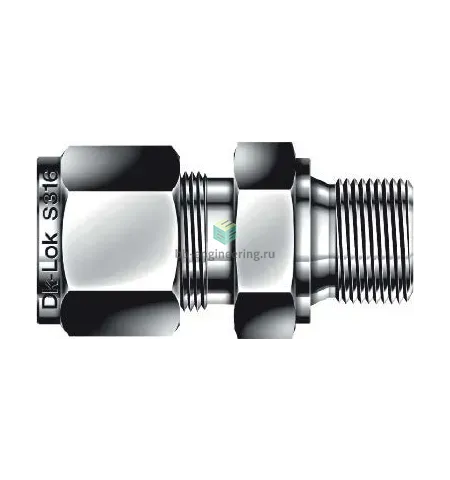

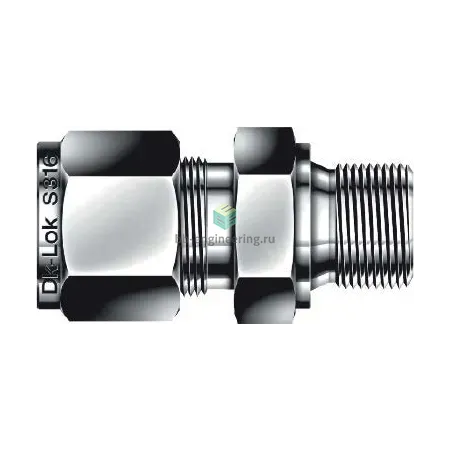

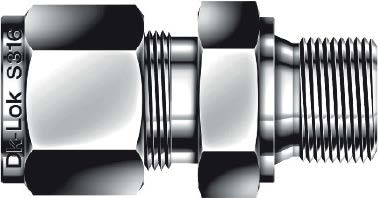

DMC6-8G-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G1/2-3/8", нерж.

Назначение и принцип работы

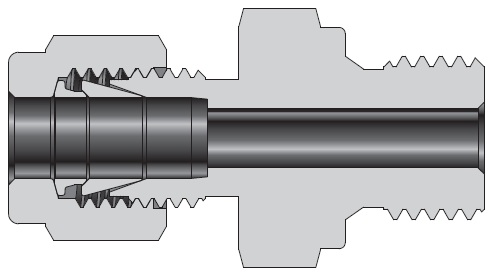

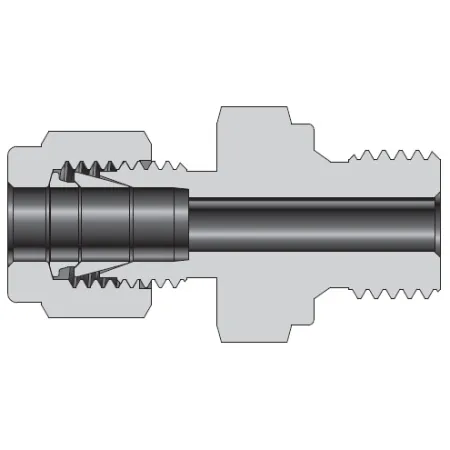

Обжимной прямой штуцер с нарезной посадкой G1/2 — переход на трубку 3/8″ (OD 9,52 мм) предназначен для подключения приборов, манометров, запорной арматуры и пробоотборных линий в технологических и лабораторных системах. Соединение реализует принцип двухобжимной системы: при затяжке гайки две обжимные гильзы концентрируют посадку на трубке, обеспечивая металлическое уплотнение, а герметизация резьбы выполнена резинометаллическим кольцом USIT согласно DIN 3852-2 форма A.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии в агрессивных средах. Тип конструкции — два обжимных кольца и гайка; резьбовое уплотнение — резинометаллическое кольцо USIT (DIN 3852-2 A). Подходит для сред: вода, пар, гидравлические масла, инертные и коррозионные химреактивы. Типичные рабочие параметры для аналогичных изделий DK‑Lok: давление до ≈400 бар (в зависимости от размера трубки и условий), температурный диапазон ориентировочно −60…+200 °C в зависимости от материала уплотнения.

Экспертные рекомендации по применению

Подготовка: рез трубки под углом 90°, снять фаску и околостружечную кромку; использовать трубку рекомендованного наружного диаметра и толщины стенки. Монтаж: сначала завести гайку руками, установить трубку до упора, затем затянуть ключом — дополнительно ≈1–1,25 оборота после схватывания (рекомендуем сверяться с инструкцией производителя). Избегать повторного использования обжимных колец и повреждения кольца USIT; не допускайте перекосов и избыточной перегрузки — это приводит к течам или деформации трубки. После монтажа выполнить гидро/пневмоиспытание и контроль герметичности.
