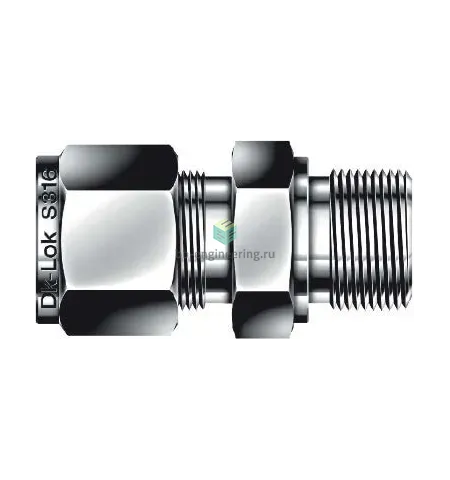

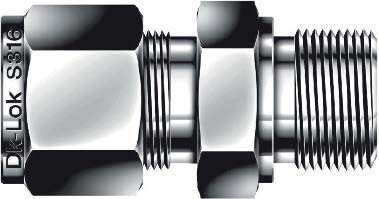

DMC6-8GB-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G1/2-3/8", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной резьбой G1/2 – 3/8″ предназначен для герметичного присоединения трубок Ø3/8″ (≈9,52 мм) к резьбовым патрубкам с внутренним или наружным подключением G1/2 в измерительных, гидравлических и пневматических контурах. Соединение реализуется по принципу двухобжимной системы: трубка фиксируется двумя обжимными кольцами и гайкой, а резьба уплотняется металлической прокладкой по DIN 3852‑2 форма B, что обеспечивает статическую герметичность при рабочих давлениях, зависящих от отметки трубки и толщины стенки.

Ключевые особенности конструкции

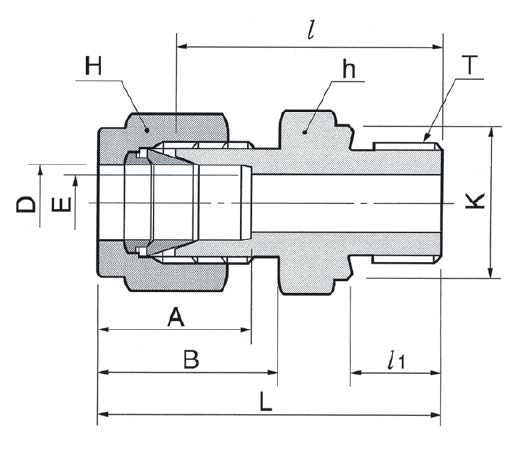

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость и совместимость с агрессивными средами. Конструкция — обжим трубки двумя кольцами + гайка (тип DK‑Lok) — минимизирует деформацию трубки и обеспечивает повторяемую разъёмность. Резьбовое уплотнение — металлическая прокладка DIN 3852‑2 форма B, применимая в системах с высокими температурами и давлением. Рабочие среды: нейтральные и агрессивные жидкости, сжатый воздух, гидравлические масла, технологические пары. Диапазон рабочих параметров зависит от трубки: ориентировочно до сотен бар при стандартных стенках для 3/8″; температурный диапазон эксплуатации определяется средой и уплотнением (ориентировочно от −60 °C до +400 °C для металла при статическом уплотнении).

Экспертные рекомендации по применению

Подбирайте штуцер с учётом наружного диаметра и толщины стенки трубки; при монтаже трубку резать строго под 90°, удалить заусенцы и накатать посадочную поверхность. Затягивайте гайку по паспортному моменту производителя (ориентировочно 15–30 Н·м для G1/2, уточнять по диаметру и материалу), не используйте пластичные уплотнители на резьбе вместо металлической прокладки. Проверяйте герметичность при рабочем давлении и избегайте ударных перегрузок и перекоса трубки — это основная причина течей. Для агрессивных сред контролируйте состояние контактов и при необходимости используйте дополнительные антикоррозионные мероприятия.
