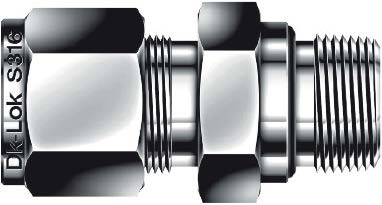

DMC6-8NO-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной NPT1/2-3/8", нерж.

Назначение и принцип работы

Прямой штуцер с наружной резьбой и обжимным подключением NPT1/2–3/8″ предназначен для герметичного соединения трубки Ø3/8″ с резьбовыми портами NPT1/2 в технологических линиях контроля и учета, гидравлических и пневматических системах, химических установках и КИПиА. Рабочий принцип — двухконусная обжимная группа (две опорные гильзы + гайка) формирует металл‑в‑метал плотный зажим трубки, а утопленное уплотнительное кольцо O‑ring обеспечивает герметизацию резьбового соединения и дополнительную защиту от протечек при давлении, достигающем порядка 413 бар (≈6000 psi) в зависимости от размера и толщины стенки трубки и условий эксплуатации.

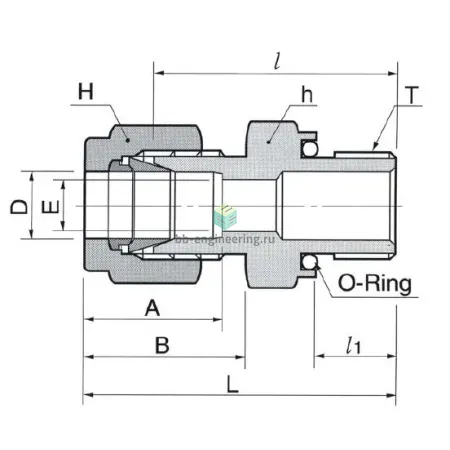

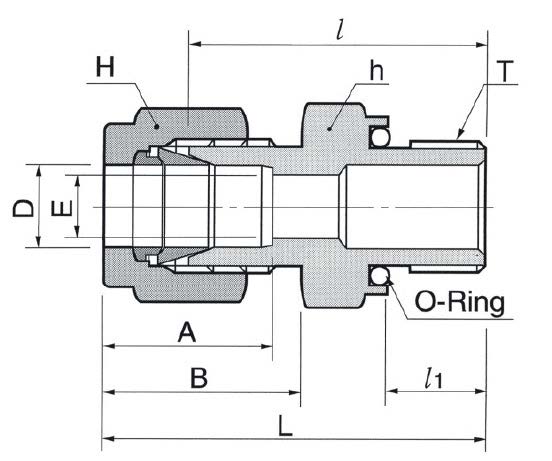

Ключевые особенности конструкции

Корпус и соединительные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах (вода, пар, нефтехимия, гидравлические масла). Конструкция — стандартное обжимное исполнение DK‑Lok с двумя обжимными кольцами и гайкой; резьбовое соединение NPT1/2 имеет утопленное O‑ring уплотнение (типично FKM/Viton), обеспечивающее рабочий температурный диапазон примерно −20…+200 °C; при необходимости доступны варианты уплотнений (EPDM, NBR и т.п.). Соединение каналов: канал 1 — NPT1/2 (наружная резьба), канал 2 — 3/8″ трубка.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный обрез и снятие фаски с трубки, вставить до упора, затягивать гайку в соответствии с таблицей усилий/моментов производителя. Не использовать пасты и ленты на O‑ring, не перекручивать и избегать избыточных осевых нагрузок на обжим. Подбирать материал O‑ring по рабочей среде (кислоты, органика, кислород требует специализированной чистки). После установки провести гидростатическую/пневматическую пробу при рабочем давлении системы и контролировать отсутствие вибраций и коррозии в местах соединений.
