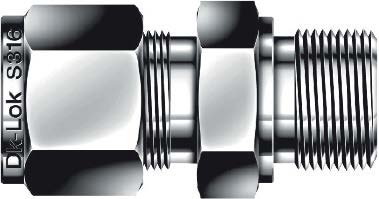

DMC6M-8GB-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G1/2-6 мм, нерж.

Назначение и принцип работы

Обжимной штуцер прямой с наружной резьбой G1/2 — переходное соединение для подсоединения трубки Ø6 мм к резьбовому патрубку. Решает задачу утечко‑ и виброустойчивого присоединения в системах КИПиА, технологических линиях и гидроприводах. Функционирует за счёт двухобжимной конструкции: при затяжке гайки обжимные кольца деформируются и фиксируют трубку, обеспечивая герметичность; резьба уплотняется металлической прокладкой по DIN 3852‑2 форма B для лицевой посадки в резьбовом соединении.

Ключевые особенности конструкции

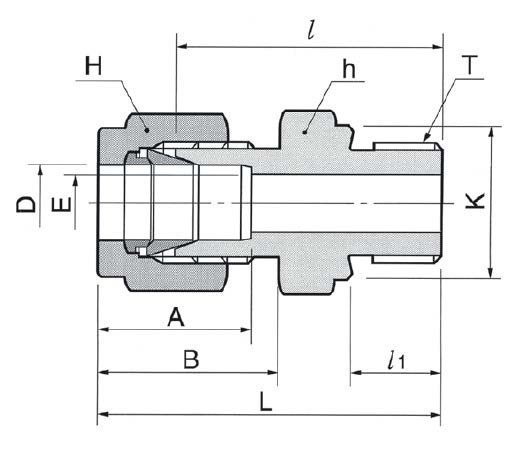

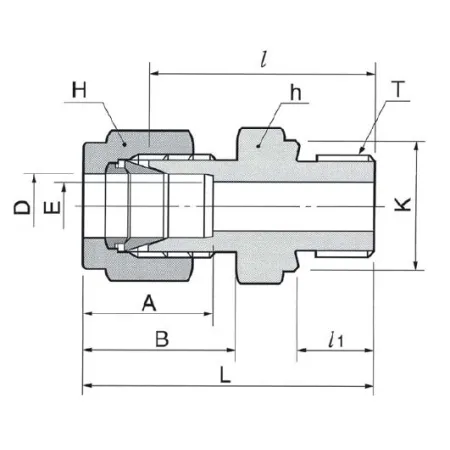

Корпус и обжимные элементы из нержавеющей стали AISI 316 (морской и химстойкий сплав). Конструкция: две обжимные чашки + гайка, канал 1 — G1/2 (наружная резьба), канал 2 — трубка 6 мм. Металлическое уплотнение DIN 3852‑2 форма B обеспечивает стойкость при повышенных температурах и агрессивных средах; типичные области применения — сжатый воздух, азот, вода, масла и многие химреагенты при совместимости с AISI 316. Рабочее давление зависит от толщины стенки трубки и условий, типично до нескольких сотен бар при использовании трубок соответствующей толщины; ориентировочный температурный диапазон эксплуатации ≈ −60 … +200 °C, точнее — по материалам трубки и среды.

Экспертные рекомендации по применению

Перед установкой обеспечить ровную обрезку и снятие фаски, удалить задиры. Подбирать трубку Ø6 мм с рекомендованной толщиной стенки (обычно 1,0–2,0 мм) для расчёта расхода давления; при затяжке избегать перетягивания — сначала затянуть рукой, затем доворот по паспорту производителя или до фиксации уплотнения; после монтажа выполнить гидростатическую или пневматическую пробу на герметичность. При вибрации использовать фиксацию трубопровода, при агрессивных средах рассмотреть AISI 316L или покрытие. Регулярно инспектировать посадочные поверхности и металлическую прокладку; при демонтаже менять изношенные обжимные кольца и прокладку.
