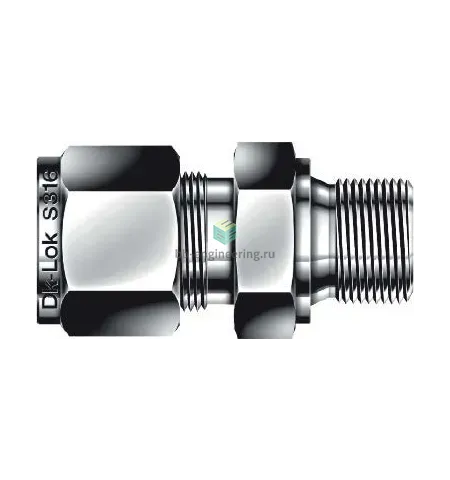

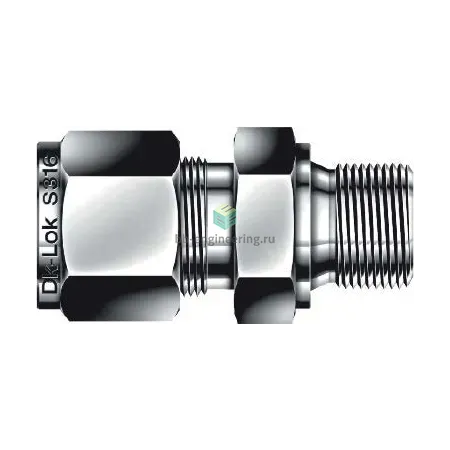

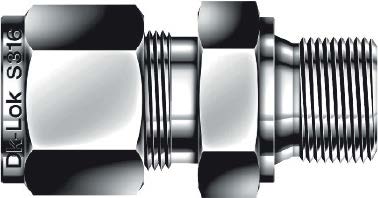

DMC8-4G-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G1/4-1/2", нерж.

Назначение и принцип работы

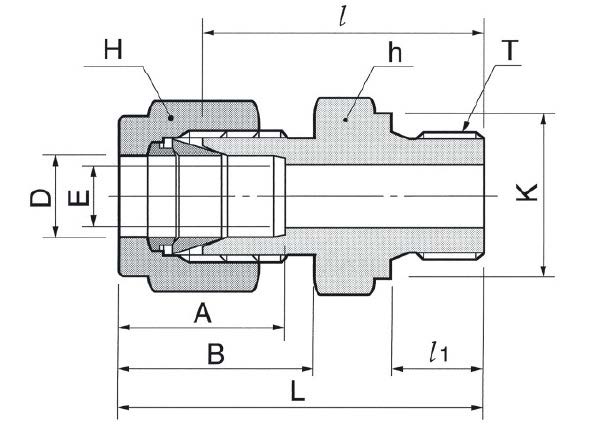

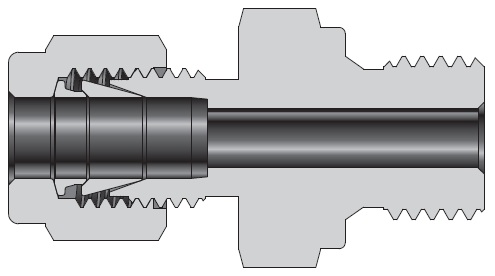

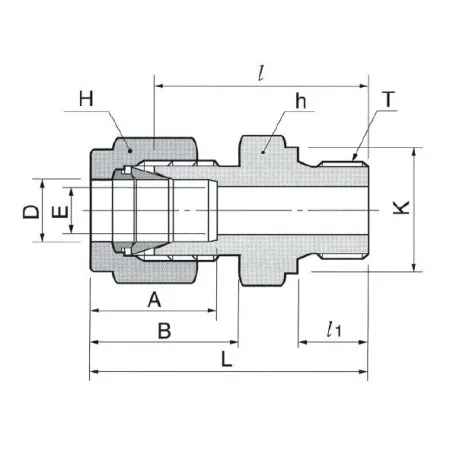

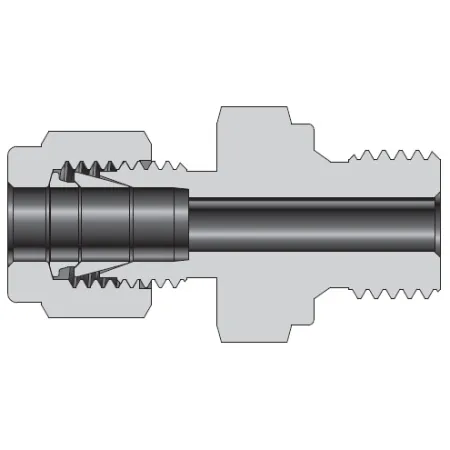

Обжимной штуцер прямой с наружной резьбой предназначен для герметичного соединения трубки Ø1/2" (12,7 мм) с резьбовым ответным присоединением G1/4 в контрольно-измерительных и технологических магистралях. Соединение выполняется методом двухрожковой обжимной конструкции: гайка сдвигает две обжимные гильзы (фервелы), которые по цилиндрической поверхности трубки создают механическое зажатие и металлометаллическое уплотнение; дополнительное уплотнение резьбы обеспечивает резинометаллическое кольцо USIT по DIN 3852-2 форма A. Применяется в системах подачи жидкостей и газов, измерительных отводах, соединениях приборов и клапанов, где требуются высокая плотность и виброустойчивость.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Двухобжимная конструкция гарантирует постоянную удерживающую силу и повторяемость уплотнения при демонтаже/сборке. Резинометаллическое кольцо USIT по DIN 3852-2 форма A обеспечивает герметизацию резьбы и компенсирует микронеровности; типичные рабочие диапазоны для аналогичных изделий: давление до 350 бар (зависит от диаметра и стенки трубки) и температурный диапазон уплотнения примерно −40°C…+150°C (в зависимости от материала резиновой вставки). Соответствует требованиям для технологических, гидравлических и пневматических линий.

Экспертные рекомендации по применению

Подбирайте штуцер под реальную толщину стенки трубки и рабочее давление; перед монтажом обеспечить ровный отрез и тщательное снятие заусенцев. При сборке используйте рекомендуемые моменты затяжки или контроль количества оборотов после навинчивания от руки; избегайте перетягивания, чтобы не деформировать фервелы и не повредить кольцо USIT. Для агрессивных сред и высоких температур уточняйте материал уплотнения. При демонтаже заменяйте резинометаллическое кольцо и при необходимости фервелы для сохранения герметичности.
