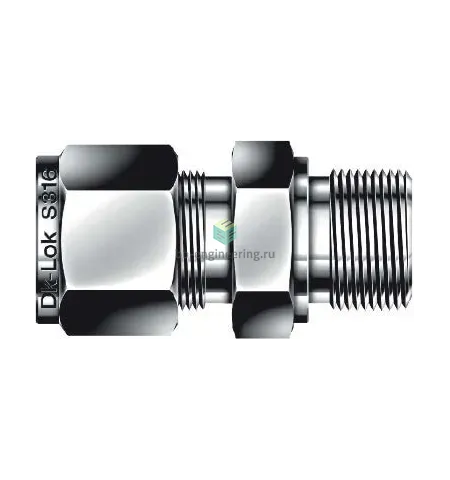

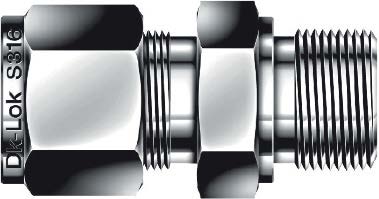

DMC8-6GB-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G3/8-1/2", нерж.

Назначение и принцип работы

Обжимной прямой штуцер с наружной резьбой DK-Lok DMC8-6GB-SA предназначен для соединения 1/2" трубок с резьбовыми портами G3/8 в системах измерения, гидравлики и технологических линиях. Принцип работы основан на двухколечном обжиме: при затяжке гайки переднее и заднее обжимные кольца центруют и герметизируют трубку, а металлическая прокладка по DIN 3852-2 форма B обеспечивает уплотнение резьбового соединения под давлением. Конструкция рассчитана на использование в средах с агрессивными и нейтральными жидкостями и газами, где требуется стойкость коррозии и надежность контакта.

Ключевые особенности конструкции

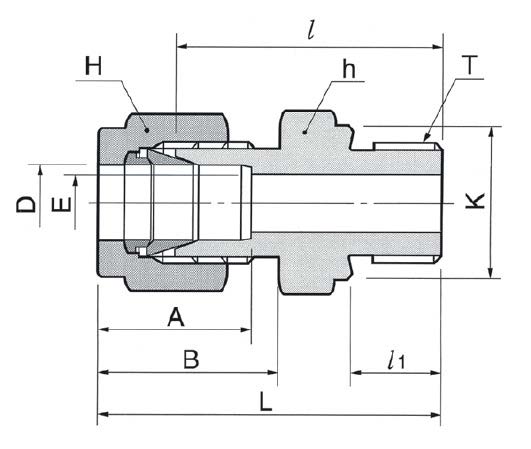

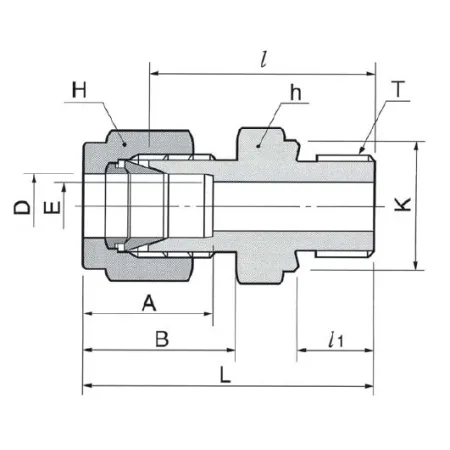

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с широким спектром рабочих сред. Соединение — G3/8 (наружная резьба) на одном канале и трубный под 1/2" на другом. Уплотнение резьбы — металлическая прокладка DIN 3852-2 форма B; схема обжима — две обжимные втулки и гайка DK-Lok. Типичные рабочие диапазоны для подобных обжимных фитингов DK-Lok: давление до ≈400 бар (зависит от размера и условий монтажа) и температурный диапазон примерно −60…+200 °C; конкретные значения уточняйте по паспортам изделия.

Экспертные рекомендации по применению

Перед монтажом удалить фаски и заусенцы, вставить трубку до упора в корпус, затянуть гайку по рекомендованному моменту производителя и выполнить испытание на герметичность. Использовать комплектующие и металлическую прокладку DIN 3852-2 формы B только в комплекте с данным типоразмером; повторный монтаж с уже деформированными кольцами снижает надежность — при демонтаже заменяйте обжимные кольца и прокладку. Избегать боковых нагрузок и излишних вибраций, применять опоры на трубопроводе и проводить регулярные проверки на течь в критичных системах.
