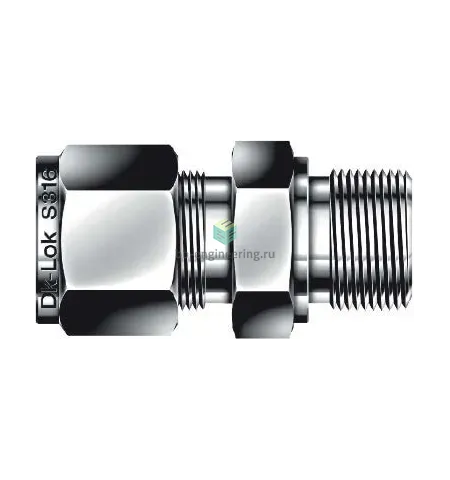

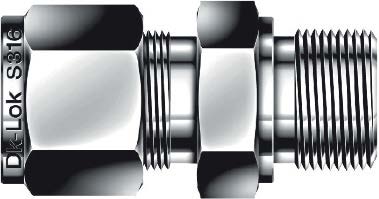

DMC8-8GB-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G1/2-1/2", нерж.

Назначение и принцип работы

Обжимной штуцер прямой с наружной резьбой G1/2 — предназначен для герметичного соединения 1/2″ (Ø12,7 мм) трубок в приборах, трубопроводах и контрольно-измерительных линиях. Принцип работы основан на обжиме трубки двумя обжимными кольцами (фереджами) и гайкой: при затяжке кольца пластично фиксируют трубку, создавая механическое уплотнение, а контакт металлической прокладки по DIN 3852-2 форма B обеспечивает герметизацию резьбового соединения. Изделие оптимально для измерительных линий, гидравлики, газа и коррозионно-активных сред при требованиях к точности и надежности.

Ключевые особенности конструкции

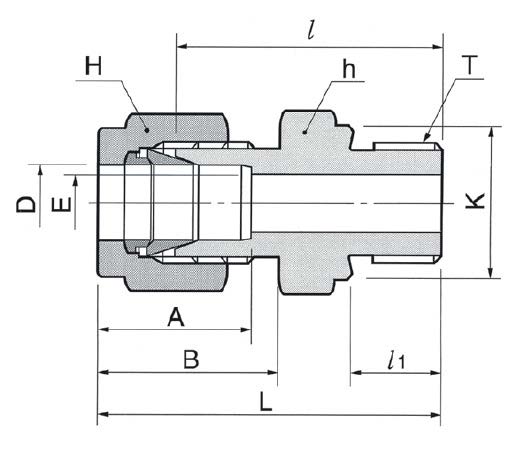

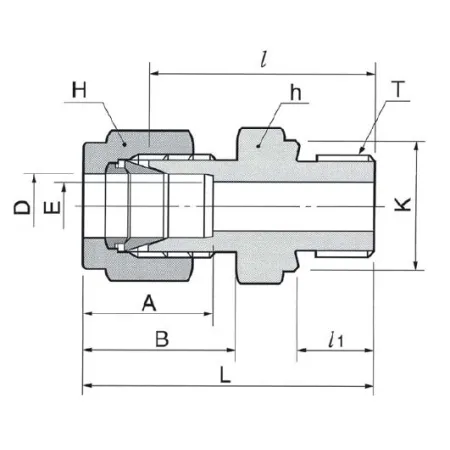

Корпус и элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция: два обжимных кольца + гайка, наружная резьба G1/2 и подсоединение трубки 1/2″ (Ø12,7 мм). Уплотнение резьбы — металлическая прокладка DIN 3852-2 форма B, без применения герметиков. Типичные рабочие параметры для аналогичных исполнений: давление до ~420 бар (зависит от толщины трубки) и температурный диапазон примерно −60…+200 °C при стандартных условиях эксплуатации.

Экспертные рекомендации по применению

Перед монтажом подравняйте и обезжирьте торец трубки, соблюдайте рекомендуемую толщину стенки. Затягивайте гайку согласно регламенту производителя (обычно после предварительной рукой — 1–1,5 оборота ключом), не применяйте пасты на резьбу с мягкими прокладками — металлическая прокладка обеспечивает герметичность. Избегайте боковых нагрузок и изгиба в районе фитинга; при повторном монтаже заменяйте обжимные кольца. Для критичных сред проверяйте допустимое давление по диаметру и толщине трубки и проводите испытание на герметичность после сборки.
