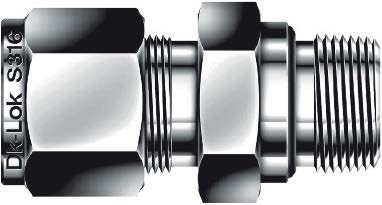

DMC8-8NO-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной NPT1/2-1/2", нерж.

Назначение и принцип работы

Обжимной прямой штуцер с наружной конусной резьбой NPT 1/2 — переходное соединение для подсоединения 1/2″ трубки (Ø 12,7 мм) к резьбовому порту NPT1/2 (наружный диаметр резьбы ≈ 21,3 мм). Предназначен для систем технологической и приборной арматуры, КИПиА, гидравлики и газового оборудования, где требуются герметичные разъёмные соединения при высоких давлениях. Работает по принципу двухобжимного зажима: при затягивании гайки две обжимные втулки (ferrule) смещаются и фиксируют трубку, обеспечивая механическое крепление и первичное уплотнение; утопленное O‑ring на резьбе обеспечивает вторичное уплотнение при подключении к телу оборудования.

Ключевые особенности конструкции

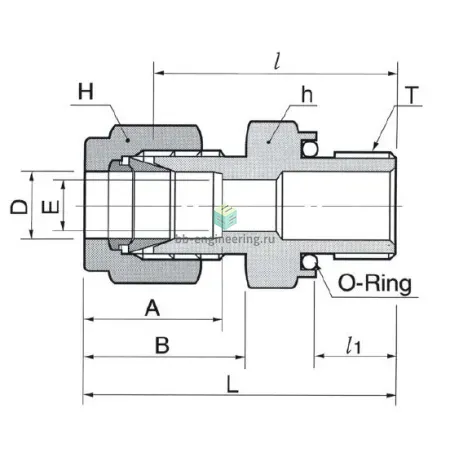

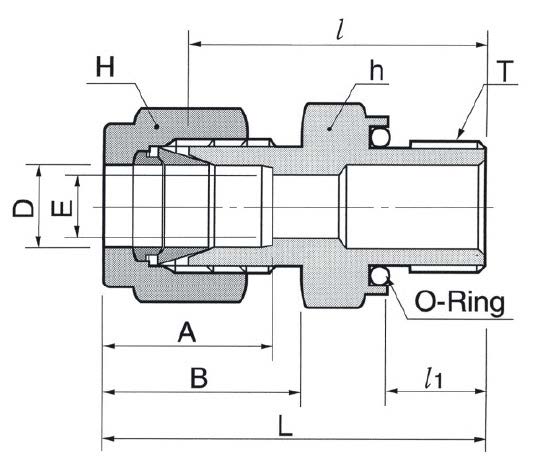

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам. Конструкция — двухобжимная (две ferrule + гайка) обеспечивает надёжную фиксацию и повторную разборку при техобслуживании. Уплотнение резьбы — утопленный O‑ring; материал O‑ring подбирается под среду (например, FKM/Viton, NBR, PTFE), что определяет рабочий температурный диапазон: ориентировочно NBR −30…+100 °C, FKM −20…+200 °C, PTFE до +250…+260 °C. Типичное допустимое давление для аналогичных двухобжимных NPT 1/2 исполнений достигает порядка 6000 psi (≈413 бар) при комнатной температуре, конкретная величина зависит от толщины стенки трубки и условий эксплуатации.

Экспертные рекомендации по применению

Перед монтажом удалить заусенцы, обеспечить прямолинейность и глубину посадки трубки. Затягивать гайку по рекомендованному моменту производителя (при отсутствии — до соприкосновения ferrule с корпусом + 1–1,25 оборота), не применять герметизирующую ленту на контакт O‑ring. Проверять совместимость материала O‑ring с рабочей средой и температурой. При демонтаже инспектировать обжимные кольца на деформацию и при необходимости заменять — повторное использование деформированных ferrule снижает герметичность. Выполнять контроль утечек (газ/вакуум) и учитывать вибрационные нагрузки — при вибрации рекомендовано дополнительное фиксирование трассы или использование виброизоляции.
