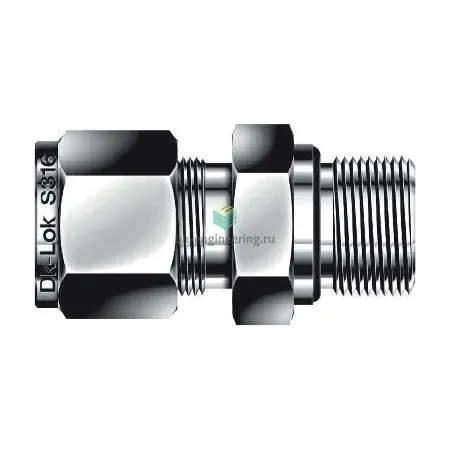

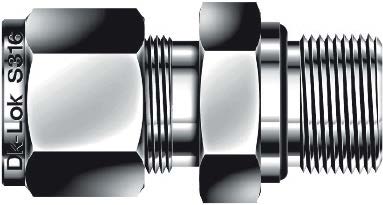

DMC8-8UO-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной UNF 3/4"-16-1/2", нерж.

Назначение и принцип работы

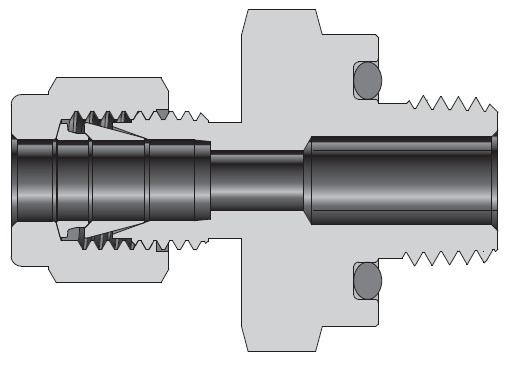

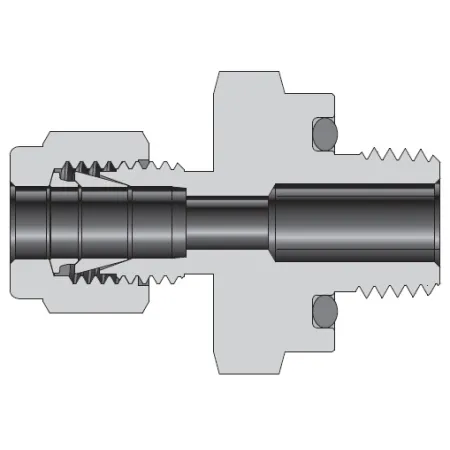

Прямой обжимной штуцер с наружной UNF‑резьбой предназначен для герметичного присоединения трубки Ø1/2" к резьбовому порту с наружной резьбой UNF 3/4"-16. Изделие решает задачи коммутации приборных линий, стендов и технологических сборок с повышенными требованиями к утечкам и виброустойчивости. Принцип работы — двухкомпонентная обжимная конструкция: две обжимные гильзы (ferrule) и гайка обеспечивают механическое удержание трубки, а утопленное уплотнительное кольцо O‑ring на резьбе обеспечивает дополнительную герметизацию между корпусом и ответной деталью.

Ключевые особенности конструкции

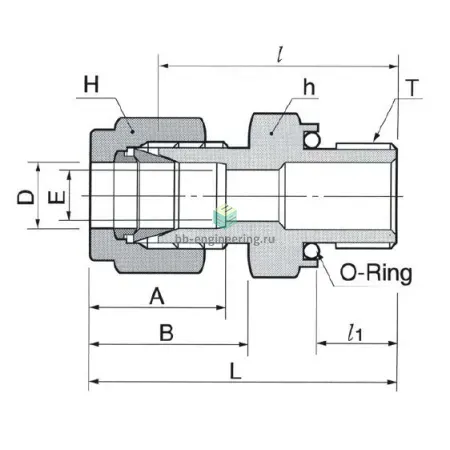

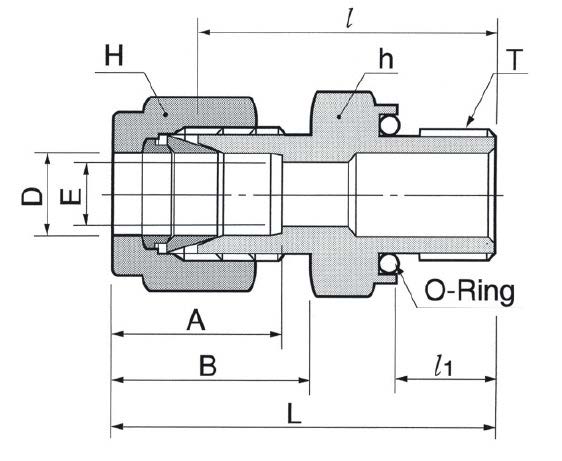

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, стойкой к коррозии в агрессивных средах. Конструкция — стандарт DK‑Lok с двумя обжимными кольцами и гайкой; резьбовое уплотнение усилено утопленным O‑ring. Соединения: канал 1 — резьба UNF 3/4"-16; канал 2 — трубка 1/2". Типичные рабочие давления для подобных обжимных фитингов DK‑Lok достигают до 690 bar (10000 psi) в зависимости от конфигурации и размера; температурный диапазон варьируется: при металлическом уплотнении — от криогенных значений до +600 °C, с эластомерным O‑ring — ориентировочно от −40 °C до +200 °C в зависимости от материала кольца. Применяется в средах: вода, масла, газовые и инертные среды, технологические жидкости.

Экспертные рекомендации по применению

Подбирайте материал O‑ring по среде и температуре (Viton/FKM для масел и высоких температур, PTFE для химстойкости). При монтаже обеспечьте правильную посадку трубки: выровнять торец, вставить до упора, затянуть гайку с рекомендованным моментом производителя DK‑Lok; начальную затяжку выполняйте с контролем проворотности обжимных колец. Избегайте многократного повторного использования одной и той же трубной гильзы; при демонтаже заменяйте обжимные элементы при видимых деформациях. Проверяйте систему на герметичность давлением, превышающим рабочее на 1,25×, и учитывайте тепловые расширения при расчёте компенсации трубопроводов.
