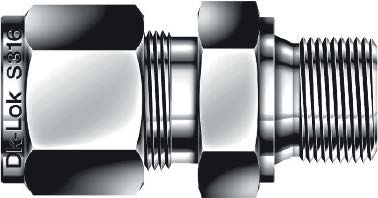

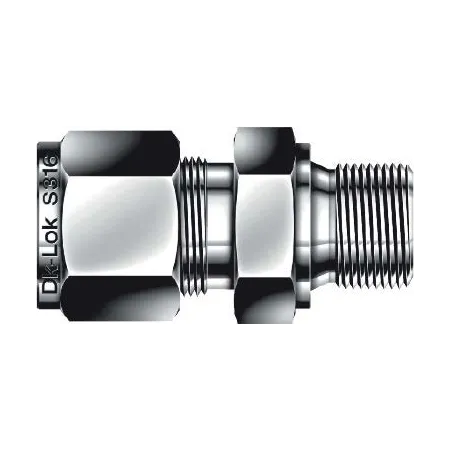

DMC8M-2G-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G1/8-8 мм, нерж.

Назначение и принцип работы

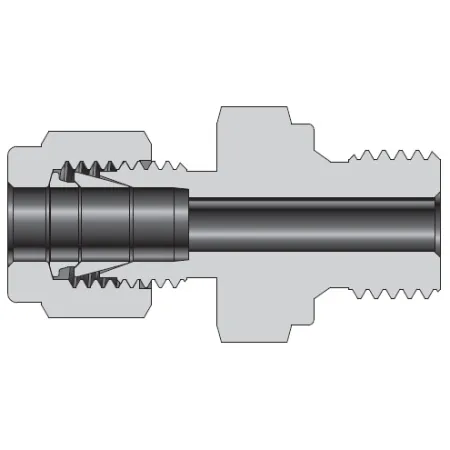

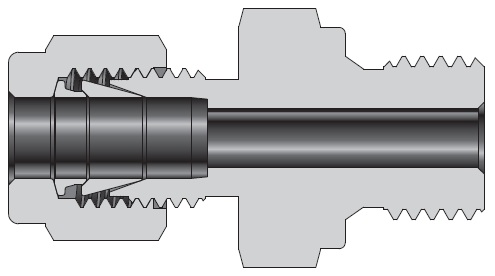

Обжимной прямой штуцер с наружной резьбой G1/8 — переходное соединение для трубки Ø8 мм, предназначенное для контуров измерительной и технологической арматуры, систем отбора проб, гидравлики и пневматики. Работает за счёт двухобжимной конструкции: трубка фиксируется двумя обжимными кольцами и гайкой, образуя металлом-металлу герметичное соединение, а резьба герметизируется резинометаллическим кольцом USIT по DIN 3852-2 (форма A). Материал корпуса — нержавеющая сталь AISI 316, что обеспечивает стойкость к коррозии и допустимые рабочие параметры до ≈400 бар (в зависимости от толщины стенки трубки) и температурный диапазон примерно −60…+200 °C в зависимости от типа резинового вкладыша.

Ключевые особенности конструкции

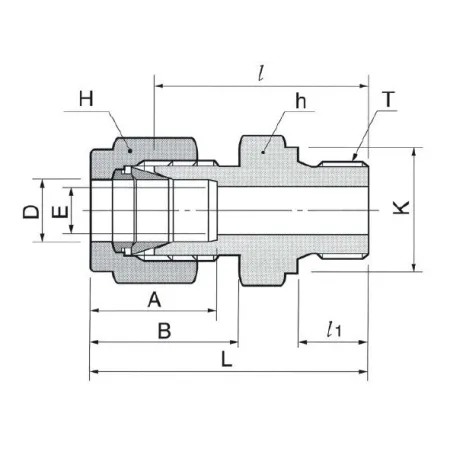

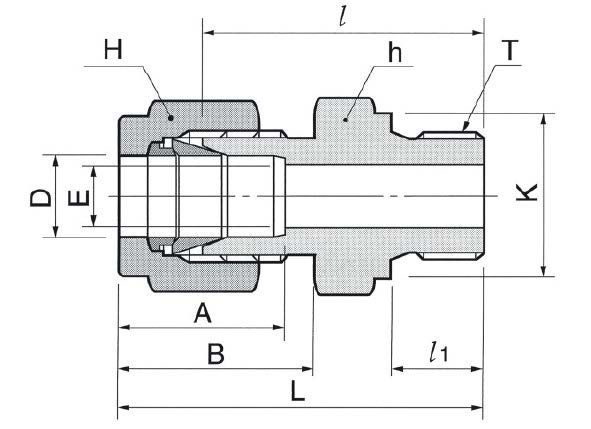

Конструкция: корпус из AISI 316, два обжимных кольца и гайка для надежной фиксации трубки Ø8 мм; подключение каналов: канал 1 — наружная резьба G1/8, канал 2 — трубка 8 мм. Резьбовое уплотнение реализовано резинометаллическим кольцом USIT по DIN 3852-2 форма A, обеспечивающим повторяемую герметизацию при демонтаже/монтаже. Применим в жидкостях и газах, включая агрессивные среды при соблюдении совместимости со сталью 316 и типом уплотнения. Типичные рабочие параметры — высокое давление до сотен бар и широкий температурный диапазон; конкретные пределы зависят от стенки трубки и состава уплотнений.

Экспертные рекомендации по применению

Перед монтажом отрежьте трубку перпендикулярно, удалите задиры и фаску, обеспечьте полную посадку до упора. Затягивайте сначала вручную, затем ключом по рекомендациям производителя или до характерного упора обжимных колец; избегайте перетяжки — это повреждает кольца и снижает герметичность. При повторном монтаже заменяйте резинометаллическое кольцо и проверяйте целостность обжимных элементов. Избегайте применения с агрессивными средами, несовместными с AISI 316 или конкретным эластомером; при вибрации используйте фиксацию трубопровода и контроль крутящих моментов. Проверяйте систему на утечки при рабочих параметрах и периодически инспектируйте соединения.
