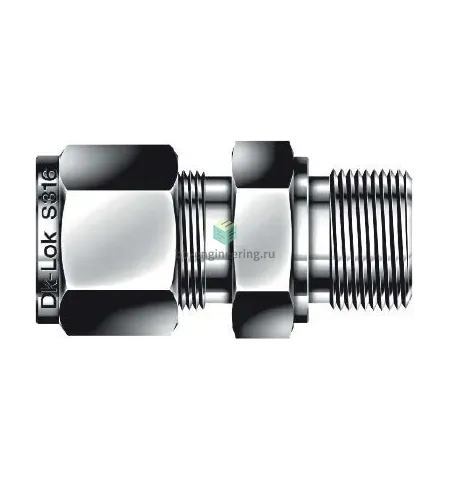

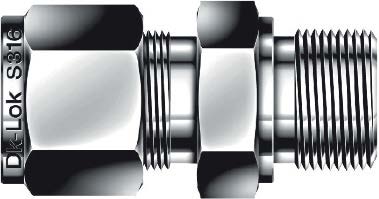

DMC8M-2GB-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G1/8-8 мм, нерж.

Назначение и принцип работы

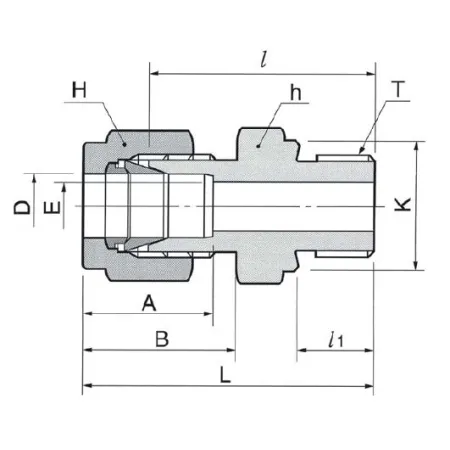

Штуцер прямой с наружной резьбой для обжима G1/8–8 мм предназначен для подключения 8 мм трубок к резьбовым портам G1/8 в технологических, аналитических и контрольно‑измерительных системах. Конструкция решает задачу герметичной и виброустойчивой коммутации трубопроводов без применения упругих сальников: уплотнение резьбы обеспечивается металлической прокладкой по DIN 3852‑2 форма B, а уплотнение трубки — двумя обжимными кольцами и гайкой, которые при сборке создают торцевое и конусное прижатие для предотвращения утечек.

Ключевые особенности конструкции

Корпус и элементы изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Применяется металлическая прокладка DIN 3852‑2 форма B для резьбового уплотнения, конструкция — двойной обжим (two‑ferrule) с гайкой. Подходит для рабочей среды: нефть, теплоносители, инертные и коррозионно‑активные газы и жидкости. Типичные эксплуатационные пределы для подобных обжимных фитингов: рабочее давление в зависимости от трубки и стенки — до ≈200 бар, температура от примерно −60 °C до +260 °C (при прямом металлическом уплотнении и без эластомерных элементов).

Экспертные рекомендации по применению

При подборе учитывайте диаметр 8 мм и соответствие стенки трубки рекомендованной толщине (обычно 1,0–1,5 мм). Перед монтажом трубку обрезать ровно и удалить заусенцы; первой затягивать гайку рукой, затем динамометрическим ключом до рекомендованного момента (ориентировочно 10–20 Н·м — уточнить по документации производителя). Избегайте повторных многократных демонтажей обжимных колец — это снижает надежность уплотнения. Для высоких давлений проверяйте сертификаты на соответствие материалам и допускам, используйте защиту от вибрации и компенсаторы при терморасширениях.
