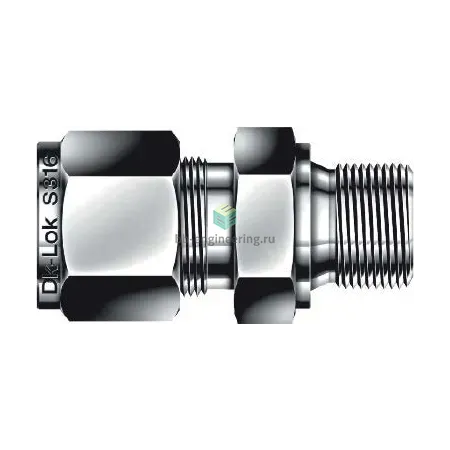

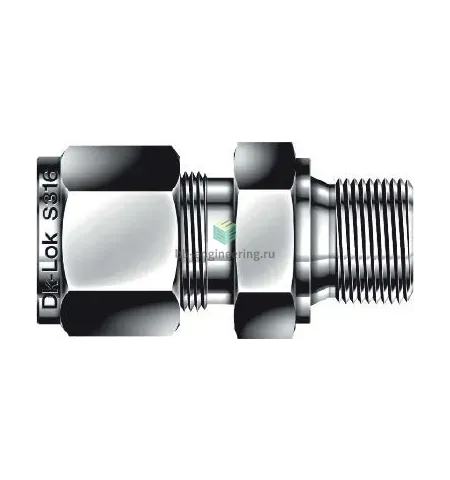

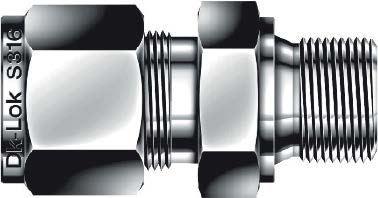

DMC8M-6G-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G3/8-8 мм, нерж.

Назначение и принцип работы

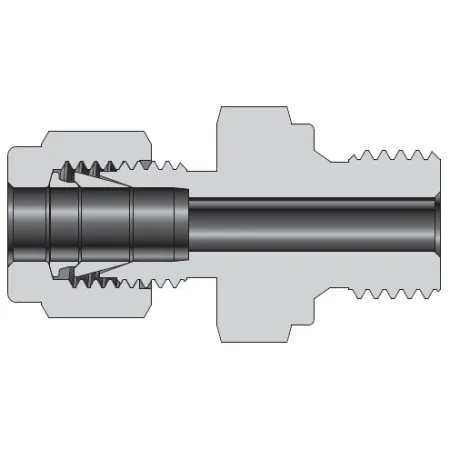

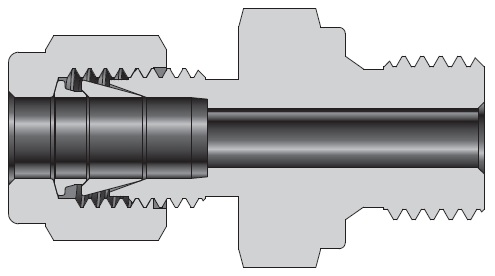

Обжимной прямой штуцер G3/8 — 8 мм предназначен для герметичного перехода от резьбового присоединения G3/8 к трубке Ø8 мм в приборных, гидравлических и пневматических магистралях. Герметизация резьбового соединения обеспечивается резинометаллическим кольцом USIT по DIN 3852‑2 форма A, а уплотнение трубки — за счёт конструкции с двумя обжимными кольцами и гайкой: при затяжке гайки переднее и заднее кольца деформируют трубку, создавая металл‑к‑металлу фиксирующее и уплотняющее соединение. Материал корпуса — нержавеющая сталь AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами.

Ключевые особенности конструкции

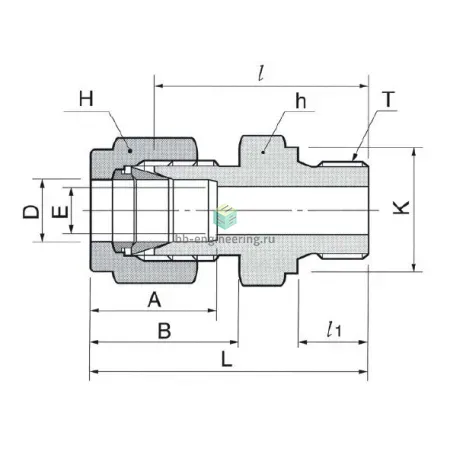

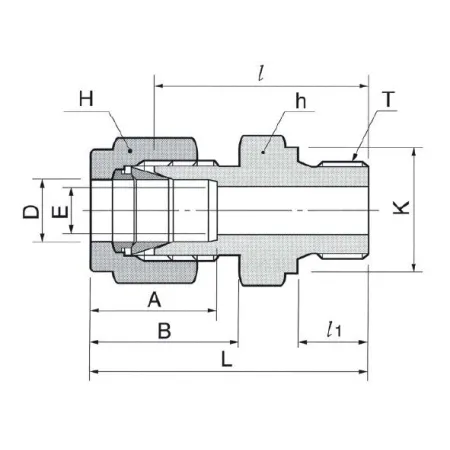

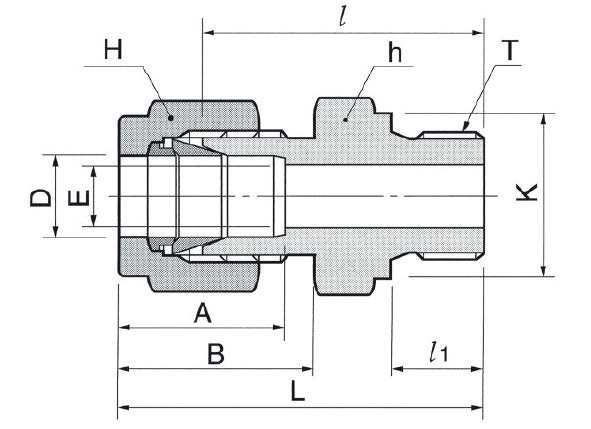

Корпус и комплектующие выполнены из нержавеющей стали (AISI 316). Конструкция — двухкольцевая обжимная (две оправки и гайка) плюс резинометаллическое кольцо USIT на резьбе G3/8 по DIN 3852‑2 форма A. Присоединения: канал 1 — G3/8, канал 2 — трубка Ø8 мм. Рекомендуемая область применения — вода, гидравлические масла, технические газы и аналитические линии; типичное рабочее давление для подобных обжимных исполнений до ≈414 бар (6000 psi) в зависимости от толщины стенки трубки; типичный температурный диапазон зависит от материала уплотнения (ориентировочно −40°C…+120°C).

Экспертные рекомендации по применению

Подбирайте трубку строго Ø8 мм с рекомендованной толщиной стенки производителя. Подготовьте торец — ровно, без заусенцев; вставьте трубку до упора. Затягивайте гайку до упора вручную, затем ключом дополнительно 1–1,25 оборота (для первого монтажа) — избегайте перетяжки. При демонтаже заменяйте резинометаллическое кольцо USIT и контролируйте состояние обжимных колец. Используйте опоры при вибрации и циклических нагрузках; при сомнениях проводите гидравлические испытания на 1,3–1,5 рабочего давления.
