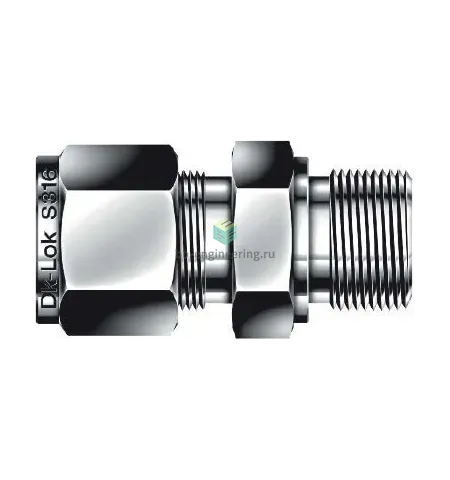

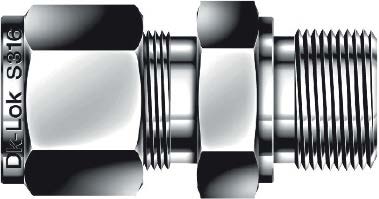

DMC8M-6GB-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной G3/8-8 мм, нерж.

Назначение и принцип работы

Штуцер прямой с наружной резьбой обжимной G3/8–8 мм предназначен для герметичного присоединения тонкостенных трубок Ø8 мм к резьбовым портам G3/8 в системах техконтроля, гидравлики и пневматики, а также в линиях технологического и аналитического контролирования. Работает по принципу двухступенчатого обжима: трубка фиксируется двумя обжимными кольцами и контргайкой, а резьбовое соединение уплотняется металлической прокладкой по DIN 3852‑2 форма B, обеспечивающей металл-металл контакт для высоких давлений и температур.

Ключевые особенности конструкции

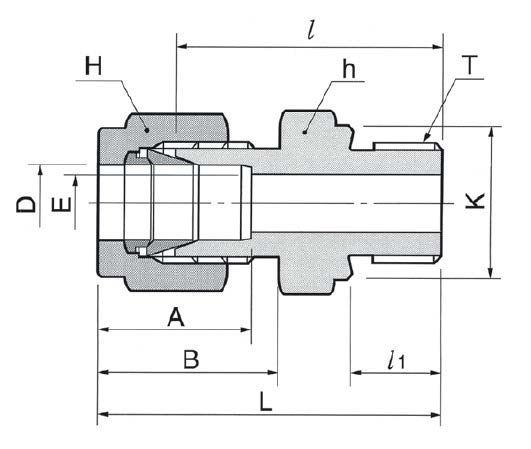

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, устойчивой к коррозии и агрессивным средам. Конструкция — обжим трубки двумя кольцами и гайкой — обеспечивает надежную осевую фиксацию и повторяемость соединения при разборке/сборке. Уплотнение резьбы — металлическая прокладка DIN 3852‑2 (форма B) — рассчитано на высокие давления и температуры; типичный рабочий диапазон при корректной сборке: до ≈400 бар (в зависимости от трубки и рабочей среды) и температур от −196 °C до +400 °C. Применимо для газов и жидкостей, в том числе гидравлических масел, воды, инертных и многих химически активных сред.

Экспертные рекомендации по применению

При подборе учитывать толщину и материал трубки Ø8 мм и рабочее давление: для повышенных давлений использовать сертифицированные трубки той же марки. Перед монтажом снять фаски и задиры, обеспечить чистоту сопрягаемых поверхностей. Затяжку выполнять моментом, рекомендованным производителем (контролируйте по конфигурации гайки и кольца), избегать превышения момента во избежание деформации обжима. После сборки выполнить испытание на герметичность и натурное давление; при вибрации применяйте опоры или демпферы. Для агрессивных сред и повышенных температур проверять совместимость уплотнений и применяемых прокладок.
