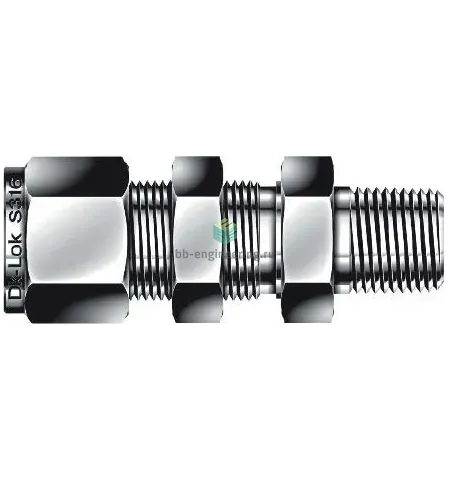

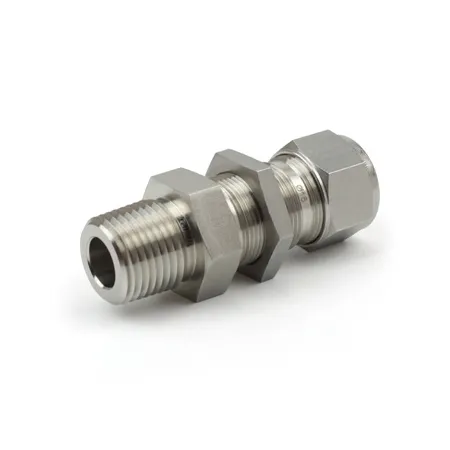

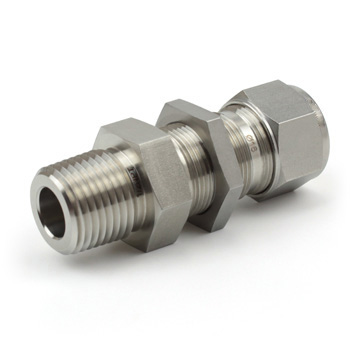

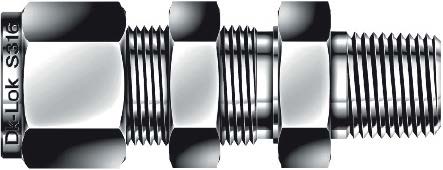

DMCB12M-6N-SA DK-Lok - Соединитель панельный с нар. резьбой обжимной NPT3/8-12 мм, нерж.

Назначение и принцип работы

Соединитель панельный DK-Lok DMCB12M-6N-SA предназначен для проходного подключения жесткой или мягкой трубки Ø12 мм к панельному отверстию с наружной резьбой NPT 3/8. Прибор решает задачи герметичного подвода рабочей среды (вода, гидравлические масла, природный и инертные газы, нефте-продукты) через панель без сварки и резьбового удлинения. Принцип работы — механическое уплотнение обжимом двух конических обжимных колец и гайки; резьбовое соединение с панелью герметизируется ФУМ-лентой.

Ключевые особенности конструкции

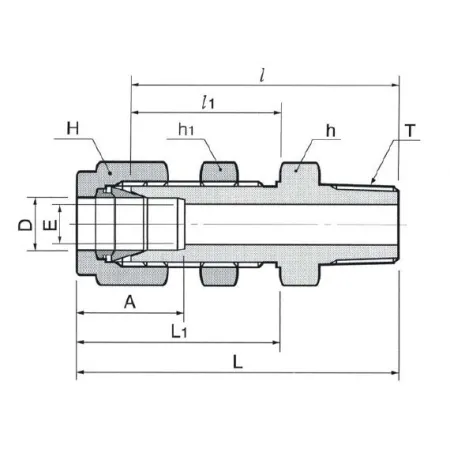

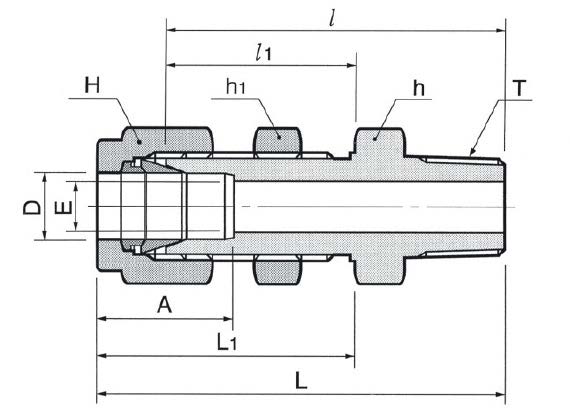

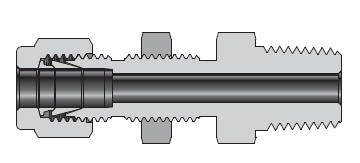

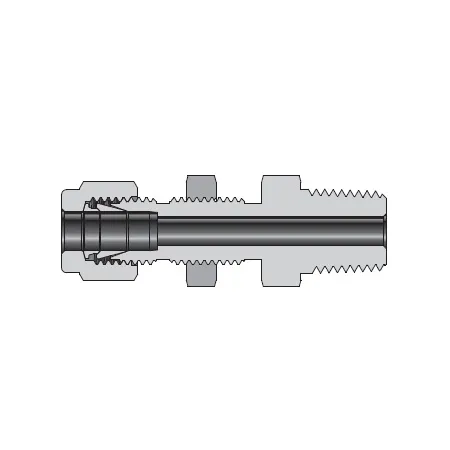

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двухкольцевой обжим (две феррулы + гайка) для надежного захвата трубки Ø12 мм; вход — наружная резьба NPT 3/8. Рекомендуемый температурный диапазон эксплуатации типично −50…+200 °C (зависит от среды и уплотнения), рабочее давление — до ~400 бар (в зависимости от сечения трубки и условий монтажа). Резьба уплотняется ФУМ-лентой; тип исполнения — панельный монтаж с фиксацией по резьбе.

Экспертные рекомендации по применению

Перед монтажом обрежьте и декорируйте трубку, не поворачивайте трубу при затяжке. Установите феррулы и гайку, завинтите до упора вручную, затем дайте дополнительно 1–1,25 оборота ключом или следуйте рекомендованному моменту производителя для данной толщины стенки трубки. Резьбу NPT уплотняйте только ФУМ-лентой по направлению резьбы. Избегайте перекрестной резьбы и чрезмерной затяжки — возможна деформация кольца и потеря герметичности. При выборe учтите химическую совместимость AISI 316 с рабочей средой и проводите гидростатические испытания после установки.
