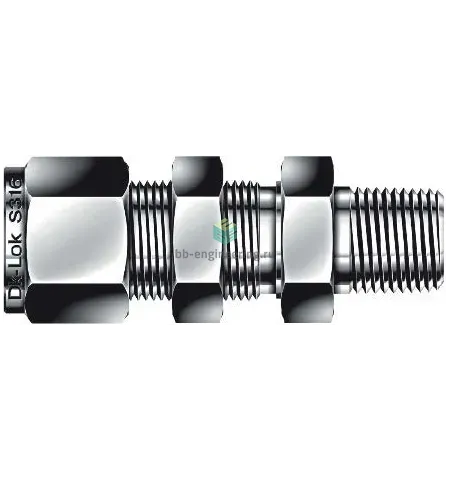

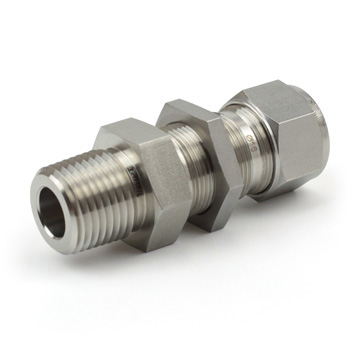

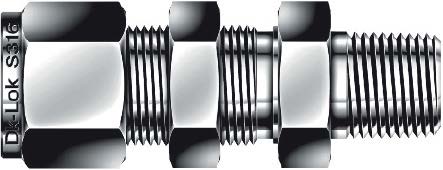

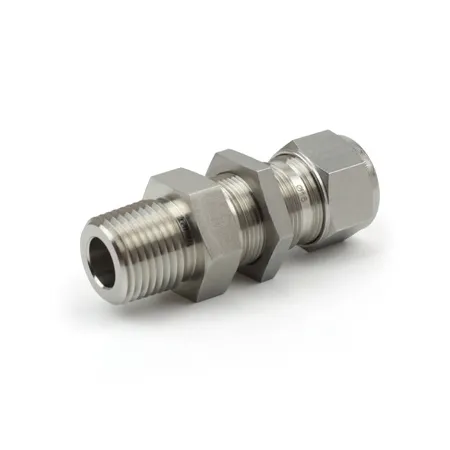

DMCB6-4N-SA DK-Lok - Соединитель панельный с нар. резьбой обжимной NPT1/4-3/8", нерж.

Назначение и принцип работы

Соединитель панельный с наружной резьбой DMCB6-4N-SA DK-Lok предназначен для подтеснения трубок 3/8" к технологическим панелям с резьбовым подключением NPT1/4. Конструкция с двухкольцевым обжимом и гайкой обеспечивает металлометаллическое уплотнение трубки и герметичное проходное соединение через панель, а резьбу уплотняют ФУМ-лентой. Типичное применение — инструментация и трубопроводы технологических и пневмогидравлических линий, перенос сред под давлением в диапазонах, характерных для обжимных фитингов класса трубной инструментальной арматуры.

Ключевые особенности конструкции

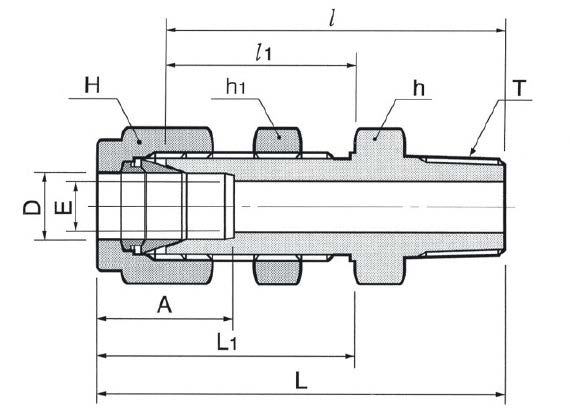

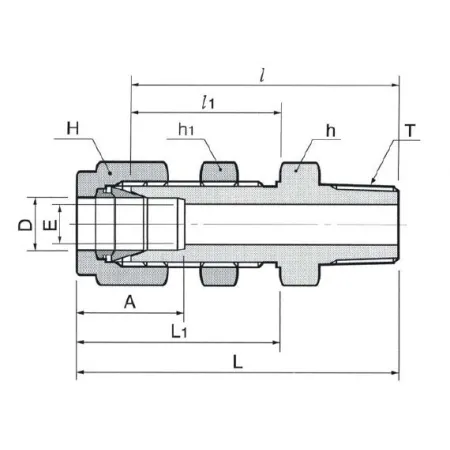

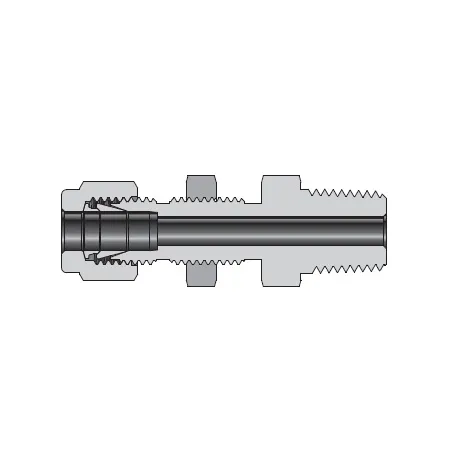

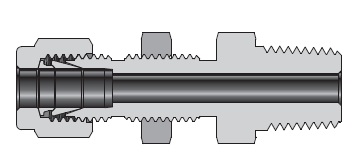

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Исполнение — двухобжимное (две обжимные кольца + гайка) для надежного захвата трубки 3/8"; канал 1 — резьба NPT1/4. Резьба уплотняется ФУМ-лентой по инструкции монтажа. Металлическое уплотнение позволяет эксплуатировать изделие в широком температурном интервале (ориентировочно от −196°C до +400°C при отсутствии уплотнителей) и выдерживать рабочие давления типичных обжимных систем (в зависимости от диаметра и стенки трубки до нескольких десятков МПа, см. паспорт производителя).

Экспертные рекомендации по применению

При выборе учитывать соответствие размера трубки 3/8" и стандартной NPT1/4; применять ФУМ-ленту равномерно и не допускать избыточной намотки на резьбу. Монтаж — затяжка гайки по моменту и порядку, указанному в документации DK-Lok; перед пуском проверить герметичность при рабочем давлении. Избегать вибраций и ударных нагрузок, применять демпфирование и опоры трубопровода. При средах с высокими требованиями к чистоте или кислородом согласовать материалы и очистку; при сомнениях сверяйтесь с техническим паспортом и температурно‑давлением для конкретной трубки.
