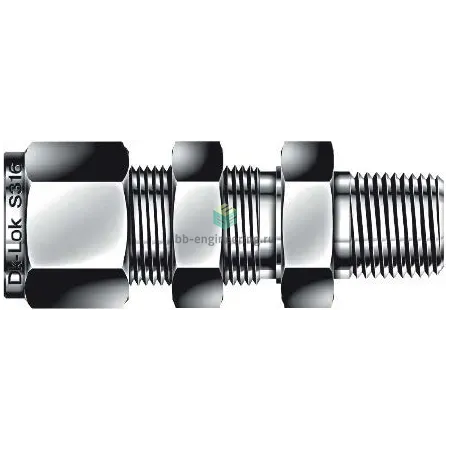

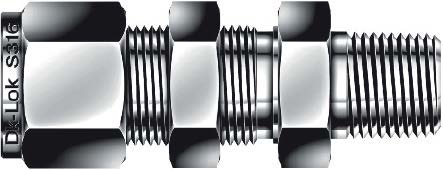

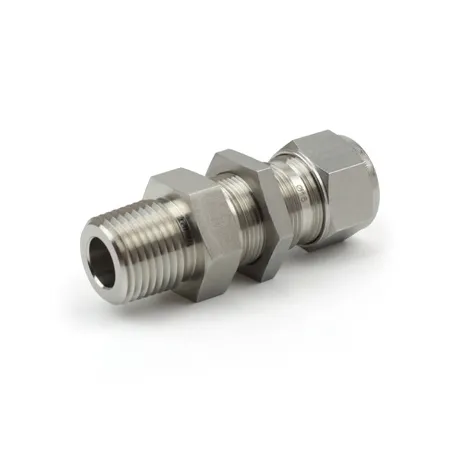

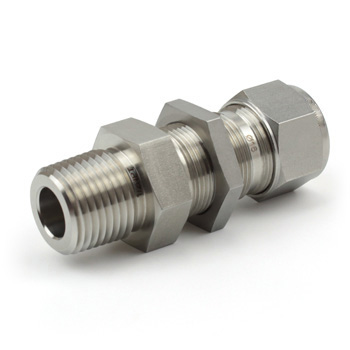

DMCB8-8N-SA DK-Lok - Соединитель панельный с нар. резьбой обжимной NPT1/2-1/2", нерж.

Назначение и принцип работы

DMCB8-8N-SA — панельный соединитель с наружной NPT‑резьбой и компрессионным присоединением для трубки 1/2″. Предназначен для подключения приборных и технологических линий в системах измерения, распределения и отбора проб, где требуется герметичное соединение между NPT1/2 и трубкой 1/2″. Соединение обеспечивает уплотнение резьбы с помощью ФУМ‑ленты, уплотнение трубки — металлокомпрессионной схемой двух обжимных колец и гайки (double ferrule), что обеспечивает жесткость и отсутствие протечек при вибрации и циклических нагрузках.

Ключевые особенности конструкции

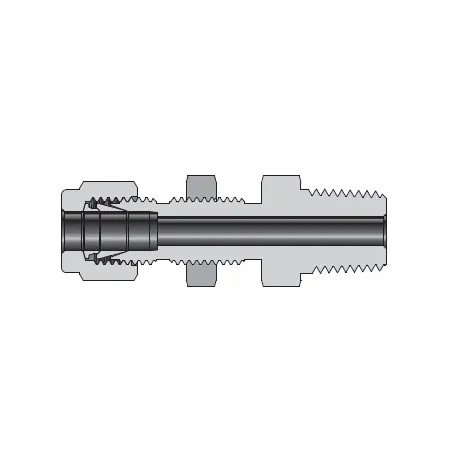

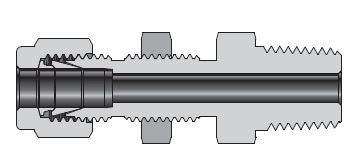

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Конструкция — двухфerrульная компрессия DK‑Lok: передняя и задняя обжимные втулки фиксируют трубку механически и герметизируют контакт металл‑к‑металлу. Резьба NPT уплотняется ФУМ‑лентой. Применение: технологические и аналитические среды, нейтральные и коррозионные жидкости и газы. Рабочие параметры типично соответствуют инструментальным стандартам: давление до ≈413 bar (6000 psi) в зависимости от диаметра и режима, рабочая температура ориентировочно от −60°C до +260°C (ограничено материалом уплотнений и трубки).

Экспертные рекомендации по применению

Для монтажа обрезайте трубку перпендикулярно, удаляйте фаски и заусенцы, вставляйте до упора в седло корпуса; не допускайте перекоса. Резьбу NPT уплотняйте ФУМ‑лентой по стандарту, избегая попадания ленты в поток. Затягивайте гайку компрессии согласно рекомендациям производителя и проверяйте на герметичность при поэтапном повышении давления; повторное использование обжимных колец не рекомендуется. Типичные ошибки: недостаточная глубина вставки, перегрузка резьбы и повторный монтаж без замены кольца. При агрессивных средах проверяйте совместимость AISI 316 с рабочей средой и выбирайте подходящие трубные материалы.
