DMC-032-SYA-0030-R3 Pemaks - Пневмоцилиндр ISO 15552, 32x30 мм

Написать отзыв

₸53 089

В корзину

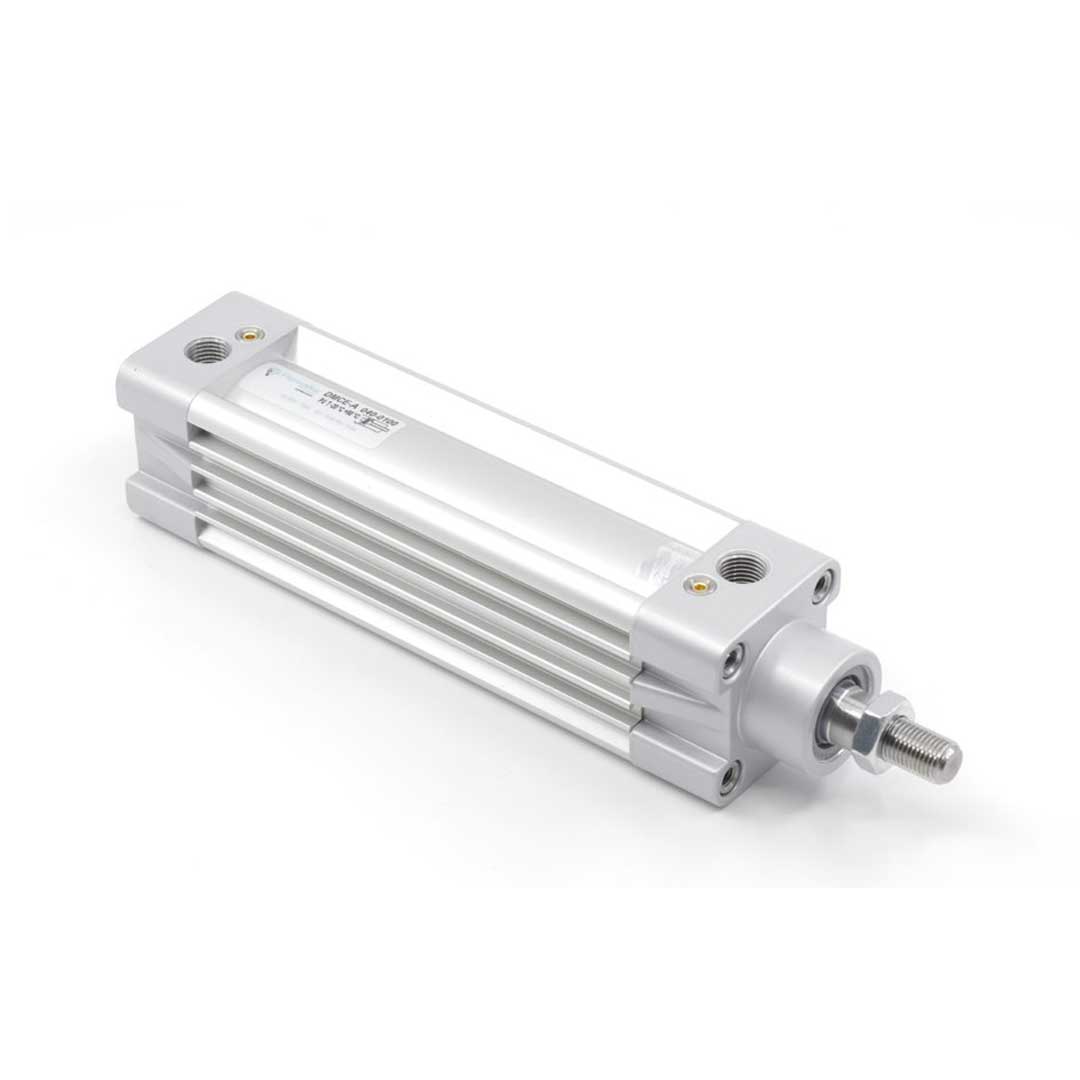

Фотография может отличаться от реального товара

DMC-032-SYA-0030-R3 Pemaks - Пневмоцилиндр ISO 15552, 32x30 мм

Name: DMC-032-SYA-0030-R3 Pemaks - Пневмоцилиндр ISO 15552, 32x30 мм
Brand: Pemaks
SKU: PMK-DMC-032-SYA-0030-R3
Price: 8888.09 RUB
Availability: InStock
Rating: 5 (1 reviews)

Написать отзыв

КОД:

Доставка в Алматы Изменить

ПроизводительPemaks

Пневмоцилиндр предназначен для преобразования давления сжатого воздуха в управляемое линейное перемещение и передачу усилия через шток с минимальными люфтами и стабильной кинематикой.

Используется для перемещения, позиционирования и зажима в автоматических линиях; обеспечивает двухстороннее действие, диаметр поршня 32 мм и ход 30 мм, встроенное демпфирование и профиль для установки магнитных датчиков согласно ISO 15552.

₸53 089

Цена с НДС 16%

Последнее обновление цен: 3 августа 2026

в наличии на доп. складе: 276 шт.

Срок: 30 дней

+ −

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание DMC-032-SYA-0030-R3

Назначение и принцип работы

Пневмоцилиндр ISO 15552 диаметром поршня 32 мм и ходом 30 мм предназначен для линейного перемещения и позиционирования в автоматических линиях, пресс- и сборочных узлах, системах подачи и упаковки. Двустороннего действия, односторонний шток с наружной резьбой M10x1.25 обеспечивает возврат и выталкивание при подаче сжатого воздуха через порт G1/8. Наличие магнита в корпусе позволяет использовать индуктивные или герконовые датчики для определения позиции. Усилие прямого хода 483 Н рассчитано при давлении 6 бар (площадь поршня при D=32 мм ≈ 804 мм²), что обеспечивает высокую плотность силы на компактном ходе 30 мм.

Ключевые особенности конструкции

Корпус — профильный алюминиевый; шток — хромированная сталь для износостойкости и коррозионной стойкости. Пневматическое демпфирование регулируемое, позволяет мягко гасить энергию в конце хода. Пазы для установки датчиков с двух сторон упрощают монтаж позиционных датчиков. Стандартная компоновка имеет уплотнения на основе NBR; при необходимости возможна комплектация FKM для высокотемпературных сред. Рекомендуемый рабочий диапазон 1–8 бар (допускается до 10 бар по условиям эксплуатации), температура окружающей среды обычно от −20 °C до +80 °C в стандартном исполнении. Подключение G1/8 обеспечивает совместимость с типовыми фитингами и линиями подачи.

Экспертные рекомендации по применению

При подборе учитывать требуемое усилие и рабочее давление — 483 Н соответствует 6 бар. Монтировать строго по оси, избегать боковых нагрузок и перекоса, применять направляющие при значительных моментах. Настраивать пневмодемпфирование на нужную скорость, проверять корректность установки датчиков в пазах и защиту магнита от механических воздействий. Рекомендуется фильтрация и осушка пневмосети, периодическая смазка при агрессивных средах и замена уплотнений при ремонте. Для агрессивных сред и широкого диапазона температур выбирать уплотнения FKM и уточнять предельное давление у поставщика.

Ключевые параметры

Параметр	Значение	Комментарий
Диаметр поршня	32 мм	Определяет выходное усилие цилиндра при заданном давлении.
Ход штока	30 мм	Максимальное линейное перемещение штока при выдвижении.
Стандарт	ISO 15552	Гарантирует взаимозаменяемость и типовые размеры креплений.

Советы специалистов

Подбирайте диаметр поршня по требуемому усилию: рассчитайте площадь поршня и умножьте на рабочее давление.
Выбирайте исполнение штока и материал корпуса с учётом условий: при коррозионных средах отдавайте предпочтение нержавеющему исполнению или дополнительной защите.
Наличие магнита в поршне упрощает подключение датчиков положения и повышает точность позиционирования для автоматизации.
Пневматическое демпфирование даёт плавные остановки на больших скоростях; упругие демпфы подходят для простых быстрых циклов и при ограниченном пространстве.

Лайфхак: для увеличения скорости цикла используйте клапан быстрого выхлопа на магистрали и отрегулируйте дроссели на подаче/сливе для балансировки хода.

Частая ошибка: установка цилиндра без направляющих при наличии значительных боковых нагрузок на шток приводит к ускоренному износу и выходу из строя уплотнений.

Кому не подходит

Цилиндры компактного типа не подходят при значительных поперечных нагрузках — требуется внешняя направляющая.
Алюминиевые корпуса противопоказаны в агрессивной среде без коррозионной защиты — выбирайте нержавеющие исполнения.
Круглые цилиндры с неразборными крышками неудобны при требующейся ремонтопригодности и частом обслуживании.

Практические кейсы

Заменили старый нестандартный цилиндр на ISO 15552 — крепления и посадочные места подошли без переделок, сократив время простоя на 2 дня.
Подобрали диаметр 32 мм по требуемому усилию 300 Н при рабочем давлении 6 бар, используя формулу расчёта площади поршня.
Установили внешний направляющий профиль при боковой нагрузке 50 Н, что увеличило ресурс уплотнений в 3 раза.

Сопутствующие товары: дроссели регулировочные, фитинги и монтажные фланцы для установки цилиндра, датчики положения (геркон/датчик с пьезоэлементом).

FAQ

Как подобрать диаметр поршня по требуемому усилию?

Рассчитайте площадь поршня S = π*(D/2)^2 и используйте формулу F = p·S, где p — рабочее давление; выберите диаметр, обеспечивающий запас по усилию.

Можно ли заменять пневмоцилиндры одного стандарта без переделки крепежей?

Да, цилиндры по стандарту ISO 15552 взаимозаменяемы по габаритным размерам и посадочным местам, если соблюдены размеры и крепёжные схемы стандарта.

В чём разница между пневматическим и упругим демпфированием?

Пневматическое демпфирование использует сжатый воздух и регулируется дросселями для плавной остановки; упругие элементы — резиновые или пластиковые буферы, обеспечивают простую ударопоглощающую характеристику без регулировки.

Как отрегулировать пневматическое демпфирование?

Регулируют дроссельные винты или внешние дроссели на подводящих каналах, подбирая сжатие воздуха в демпфирующей камере для нужной скорости и мягкости остановки.

Какие монтажные принадлежности и защита штока используются с пневмоцилиндрами?

Часто используют монтажные фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофрошланги и направляющие при боковых нагрузках.
