DMC-032-SYA-0350-R3 Pemaks - Пневмоцилиндр ISO 15552, 32x350 мм

Написать отзыв

₸79 231

В корзину

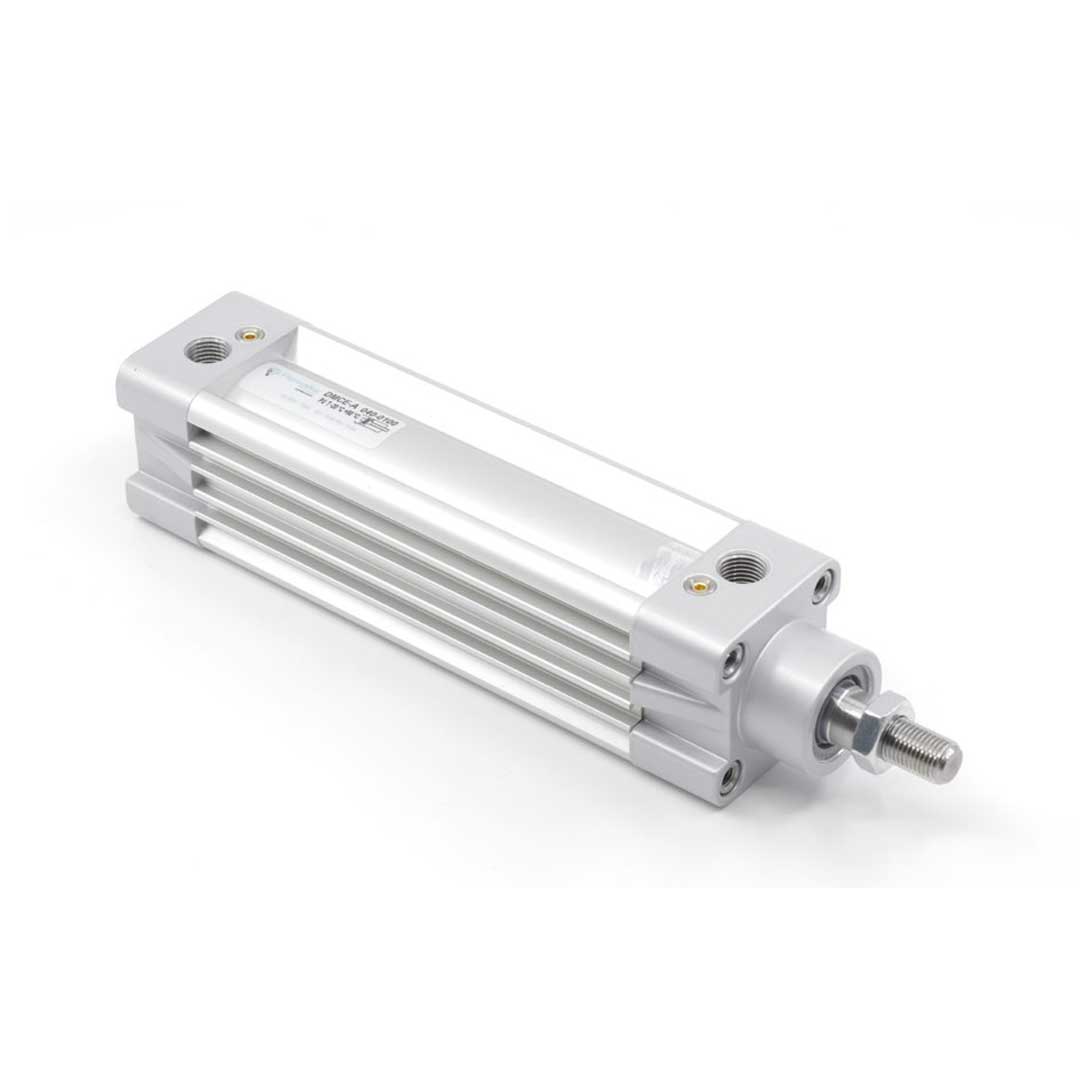

Фотография может отличаться от реального товара

DMC-032-SYA-0350-R3 Pemaks - Пневмоцилиндр ISO 15552, 32x350 мм

Name: DMC-032-SYA-0350-R3 Pemaks - Пневмоцилиндр ISO 15552, 32x350 мм
Brand: Pemaks
SKU: PMK-DMC-032-SYA-0350-R3
Price: 13264.8 RUB
Availability: InStock
Rating: 5 (1 reviews)

Написать отзыв

КОД:

Доставка в Алматы Изменить

ПроизводительPemaks

Пневмоцилиндр используется для преобразования энергии сжатого воздуха в поступательное усилие; предназначен для линейного перемещения и позиционирования элементов автоматических линий. Обеспечивает демпфирование и управляемый ход при повторяющихся циклах работы.
Основные характеристики: диаметр поршня 32 мм, ход 350 мм, конструкция по ISO 15552.
Область применения: промышленная автоматизация, упаковка, паллетизация.

₸79 231

Цена с НДС 16%

Последнее обновление цен: 3 августа 2026

в наличии на доп. складе: 102 шт.

Срок: 30 дней

+ −

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание DMC-032-SYA-0350-R3

Назначение и принцип работы

Пневмоцилиндр ISO 15552 с диаметром поршня 32 мм и ходом 350 мм предназначен для формирования линейного перемещения в автоматике, позиционировании и приводах прессовок, зажимов и подающего оборудования. Двустороннего действия, односторонний шток с наружной резьбой M10x1.25 передаёт усилие прямого хода 483 Н при стандартном рабочем давлении 6 бар (значение силы рассчитано по площади поршня). Плавная остановка достигается за счёт настраиваемого пневматического демпфирования; положение контролируется встроенным магнитом для датчиков положения и пазами для их установки с двух сторон корпуса профиля.

Ключевые особенности конструкции

Корпус — профильное исполнение по стандарту ISO 15552, шток — хромированная сталь (повышенная износостойкость), концовка — наружная резьба M10x1.25. Подключение воздуха G1/8. Стандартные уплотнения — NBR (рекомендуем диапазон температур эксплуатации приблизительно −20…+80 °C); возможна комплектация уплотнениями FKM или PU для расширенных температур/агрессивных сред. Рабочее давление 1–10 бар, номинум ≈6 бар. Регулируемое пневматическое демпфирование обеспечивает мягкую остановку на конце хода; магнит в поршне совместим с герконными и бесконтактными датчиками положения.

Экспертные рекомендации по применению

Монтировать с соблюдением соосности и ограничением боковых нагрузок; использовать направляющие при длинных вылетах штока. Перед пуском установить давление 6 бар для расчётной силы 483 Н, обеспечить фильтрацию до 5 µm и наличие регулятора/смазчика при длительной эксплуатации. При настройке демпфирования ориентироваться на массу подачи и скорость: слишком мягкая подача снижает точность, слишком жёсткая — увеличивает динамическую нагрузку. Подключение датчиков производить в пазы корпуса, проверять совместимость по типу (геркон/омикрон/холл) с магнитом в поршне.

Ключевые параметры

Параметр	Значение	Комментарий
Диаметр поршня	32 мм	Определяет усилие цилиндра; площадь поршня используется при расчёте силы при рабочем давлении.
Ход штока	350 мм	Максимальное линейное перемещение штока при выдвижении; влияет на конструкцию креплений и направляющих.
Стандарт	ISO 15552	Гарантирует взаимозаменяемость по присоединительным размерам и креплению с аналогичными цилиндрами.

Советы специалистов

Подбирайте диаметр поршня по требуемому усилию: рассчитывайте F = p · S при рабочем давлении системы и учитывайте коэффициенты потерь.
Если требуется точный контроль позиции — выбирайте цилиндр с магнитом на поршне или профиль для установки датчиков; без магнита позиционирование герконовыми/индуктивными датчиками невозможно.
Пневматическое демпфирование даёт плавное торможение на финальном ходу и уменьшает ударные нагрузки; упругие демпферы лучше при нерегулярных нагрузках и температурных перепадах.
Материал штока и корпуса выбирайте по среде: для агрессивных сред — нержавеющая сталь; для стандартных производственных условий — алюминиевый корпус и хромированный шток.
Стандартизованный цилиндр ISO 15552 упрощает замену и монтаж в существующие конструкции без переделки крепёжных интерфейсов.

Лайфхак: для быстрого увеличения скорости цикла установите клапан быстрого выхлопа на магистраль вытеснения — это снизит давление в камере и ускорит ход возврата.

Частая ошибка: выбор цилиндра без магнита при необходимости контроля положения приводит к невозможности использовать стандартные датчики положения и к дорогостоящей переделке.

Кому не подходит

При значительных боковых нагрузках — компактные и стандартные скользящие цилиндры без направляющих.
В агрессивных средах — алюминиевые корпуса без коррозионной защиты; предпочтительна нержавеющая сталь.
Когда требуется высокая ремонтопригодность — цилиндры с завальцованными крышками ограничивают разборку и обслуживание.

Практические кейсы

Заменили цилиндр стороннего изготовления на ISO 15552 диаметром 32 мм и ходом 350 мм — монтажные отверстия совпали, замена заняла 30 минут без правки станка.
Подобрали диаметр поршня по требуемому усилию 300 Н при 6 бар: расчёт по площади позволил избежать перебора по массе и уменьшил инерцию при старте.
Установили внешнюю направляющую при боковой нагрузке 120 Н — это уменьшило износ штока и продлило ресурс уплотнений в 2 раза.

Сопутствующие товары: дроссели (регулировка скорости и демпфирования), фитинги и монтажные фланцы, датчики положения и монтажные лапы.

FAQ

Как подобрать диаметр поршня по требуемому усилию?

Рассчитайте по формуле F = p · S, где p — рабочее давление в бар (перевести в Н/мм²), а S — площадь поршня; учитывайте запас по потере давления и эффективность механизма.

Можно ли заменить цилиндр на другой по тому же стандарту без переделки крепежей?

Да, цилиндры по стандарту ISO 15552 взаимозаменяемы по присоединительным размерам и креплениям, если совпадают диаметр и ход; исключения — дополнительные опции и конфигурации крепежа.

В чём отличие пневматического демпфирования от упругого?

Пневматическое демпфирование регулируемо и обеспечивает плавное торможение на концах хода, упругие элементы — просты и надёжны, но дают менее настраиваемое и более жёсткое гашение удара.

Как отрегулировать пневматическое демпфирование?

Регулируют подачей воздуха в демпферную камеру через регулируемый дроссель: уменьшение пропускной способности увеличивает демпфирование; настройку проводят при номинальной нагрузке и скорости.

Какие монтажные принадлежности и защита штока используются с пневмоцилиндрами?

Часто используют дроссели, фитинги, монтажные фланцы и лапы; для защиты штока применяют скребки и гофрошланги, а при боковых нагрузках ставят внешние направляющие.

Автор

Ответственный редактор / Инженер

Антон Бобров

Директор «Би Энд Би Инжиниринг»

«Описание товара DMC-032-SYA-0350-R3 Pemaks - Пневмоцилиндр ISO 15552, 32x350 мм на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

Написать директору | Смотреть профиль эксперта

Характеристики DMC-032-SYA-0350-R3

Документация DMC-032-SYA-0350-R3

ДОКУМЕНТАЦИЯ

Наличие в магазинах

Список

Карта

Склад Алматы

г. Алматы, ул. Казыбаева, 3/3, пом. 11

Пн.-Пт. 10:00-17:00

+7(776)990-55-56

Под заказ: 30-40 дней

Отзывы

Отзывов: 1

5 звёзд

100%

4 звезды

3 звезды

2 звезды

1 звезда

Игорь (46)

05.04.2026

Была постоянная проба в узле подачи на линии — старый цилиндр подводил по повторяемости, особенно на виброучастке. Я как электромеханик на производстве стройматериалов принял решение поставить DMC-032-SYA-0350-R3, монтаж делали прямо в профиль корпуса, крепление стандартное ISO 15552 и датчики положения встали без переделок. После полгода эксплуатации в условиях пыли и периодической влажности пневмоцилиндр держит упор, регулировка демпфирования помогает избежать ударов при конце хода, герметичность не ухудшилась. Замена прошла без долгих простоев, повторяемость срабатываний стала лучше, в целом по результату — взяли на постоянную линию, не подвёл.
