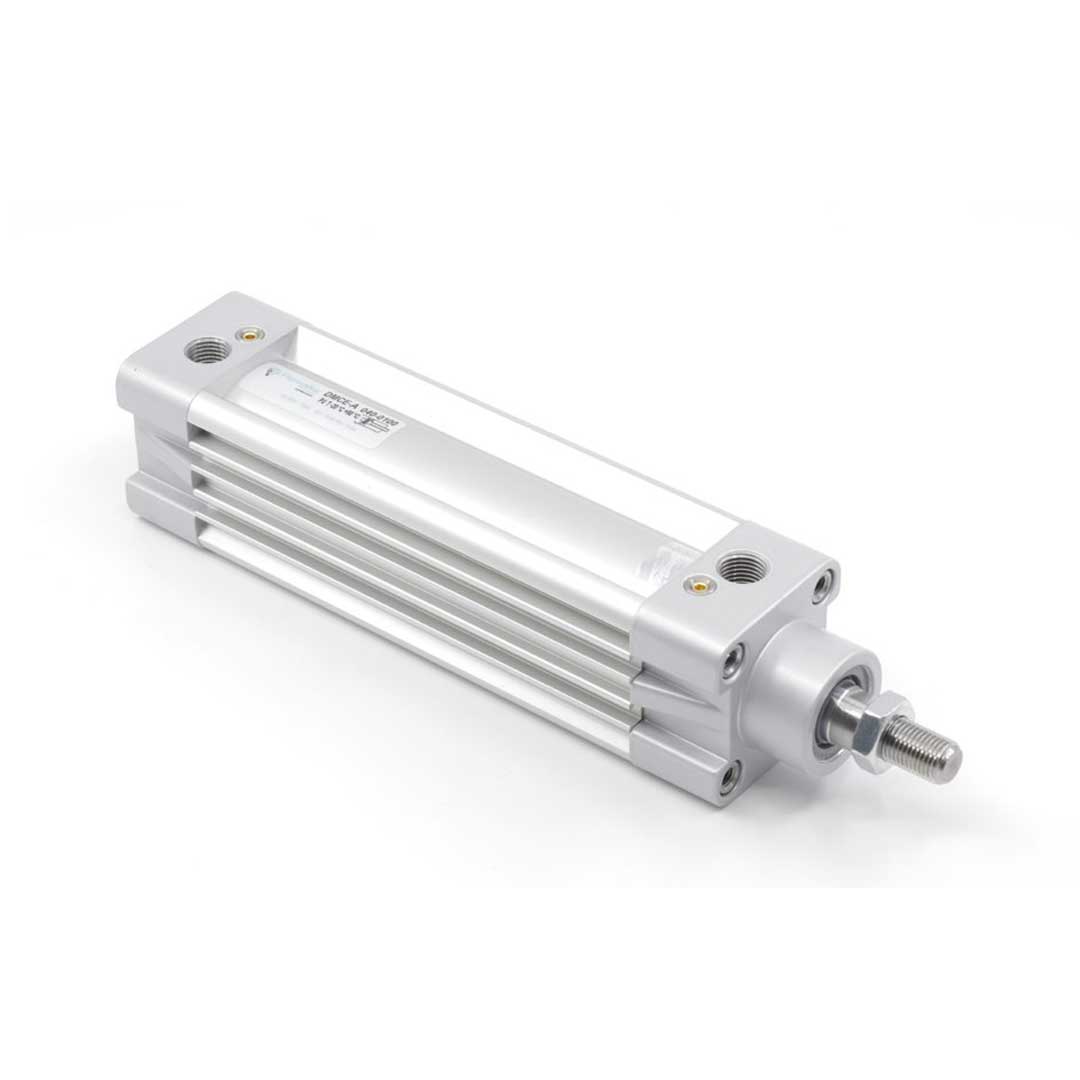

    DMC-040-SYA-0700-R3 Pemaks - Пневмоцилиндр ISO 15552, 40x700 мм

    Написать отзыв
    238639
    Доставка в Алматы Изменить
    ПроизводительPemaks

    Пневмоцилиндр применяется для линейного перемещения и передачи усилия в автоматизированных системах, реализуя поршневой привод по стандарту ISO 15552 с возвратно-поступательным ходом. Обеспечивает точное позиционирование за счет интегрируемого демпфирования и возможности установки индуктивных/герконовых датчиков в монтажный профиль, пригоден для работы при промышленном давлении.

    Основные характеристики:
    Диаметр поршня: 40 мм; Ход: 700 мм; Тип конструкции: ISO 15552, шток с резьбой и демпфированием для цикличной эксплуатации.

    + −
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание DMC-040-SYA-0700-R3

    Назначение и принцип работы

    Пневмоцилиндр ISO 15552 с диаметром поршня 40 мм и ходом 700 мм предназначен для линейного перемещения и позиционирования в автоматических линиях, пресс‑модулях, захватах и конвейерных механизмах. Двустороннего действия, односторонний шток с наружной резьбой M12x1.25 сообщает нагрузке усилие прямого хода 754 Н (указанное значение соответствует рабочему давлению 0,6 МПа / 6 бар). Поршень перемещается внутри профильного корпуса; определение положения реализовано магнитом для датчиков положения, пазы для их монтажа расположены с двух сторон. Пневматическое демпфирование настраивается для смягчения ударов в конце хода. Подключение сжатого воздуха — G1/4.

    Ключевые особенности конструкции

    Корпус выполнен в профилированном исполнении из алюминиевого сплава (аналогично стандартным цилиндрам ISO 15552), шток — сталь хромированная, наружная резьба M12x1.25 для крепления органов захвата. Наличие пазов и встроенного магнита обеспечивает быструю установку индуктивных/герконных датчиков. Система уплотнений типично — эластичные манжеты (NBR/PU), рабочая среда — сжатый воздух; типичный диапазон рабочего давления 0,1–1,0 МПа и температур эксплуатации примерно −20…+80 °C при применении стандартных уплотнений. Порты G1/4, регулируемое пневмодемпфирование и профильная конструкция обеспечивают модульность и соответствие ISO 15552.

    Экспертные рекомендации по применению

    Для хода 700 мм избегайте значительных боковых нагрузок — используйте направляющие или комбинируйте с направляющими втулками. Настройте пневмодемпфирование под массу и скорость для предотвращения ударов; 754 Н рассчитывайте при 0,6 МПа, при иных давлениях пересчитывайте по площади поршня. Монтируйте датчики в пазах с учётом хода и не превышайте рекомендованную частоту циклов; обеспечьте смазку и защиту хромированного штока от коррозии. Типичные ошибки: прямой приём боковой нагрузки штоком, отсутствие направляющей для длинного хода, грубая настройка демпфера. При подборе учтите требования стандарта ISO 15552 и варианты креплений.

    Ключевые параметры

    Параметр Значение Комментарий
    Диаметр поршня 40 мм Определяет площадь поршня и усилие при заданном давлении (см. теоретическое усилие).
    Ход штока 700 мм Максимальный рабочий ход штока; важен для расчёта рабочего пространства и энергоёмкости привода.
    Стандарт ISO 15552 Совместимость размеров и креплений с цилиндрами по ISO 15552, упрощает замену и монтаж.
    Теоретическое усилие прямого хода при 6 бар 754 Н Расчёт по формуле F = p·S (приближённое значение для 40 мм при 6 бар).
    Демпфирование Демпфирование Варианты демпфирования влияют на плавность хода и акустику при срабатывании; учитывать при подборе для точных циклов.

    Советы специалистов

    • Подбирайте диаметр поршня по требуемому усилию, считая F = p·S и оставляя запас по давлению и износу.
    • Выбирайте цилиндр со встроенным магнитом, если требуется простая и надёжная интеграция датчиков положения.
    • Если ожидаются боковые или эксцентричные нагрузки на шток — используйте внешние направляющие или комбинированные комплекты с направляющим.
    • При необходимости мягкой остановки в конце хода отдавайте предпочтение пневматическому демпфированию с регулировкой скорости; упругие демпферы подходят для более жёстких циклов.

    Лайфхак: для увеличения скорости цикла ставьте клапан быстрого выхлопа и регулируйте дроссели по наполнению/опорожнению камеры без потери демпфирования.

    Частая ошибка: устанавливают цилиндр без магнита при необходимости позиционирования — затем не удаётся использовать герконовые датчики, приходится переделывать узел.

    Кому не подходит

    • Компактные цилиндры без направляющих не подходят при постоянных боковых нагрузках на шток.
    • Алюминиевые корпуса не подходят в агрессивной среде — требуется нержавеющее исполнение.
    • Круглые цилиндры с невысокой ремонтопригодностью не подходят, если важна быстрая замена уплотнений на месте.

    Практические кейсы

    1. Заменили старый цилиндр на ISO 15552 такого же диаметра и хода — крепления и подвод воздуха совпали, экономия времени монтажа 100%.
    2. Установили цилиндр 40 мм вместо 32 мм для увеличения усилия: при 6 бар усилие выросло с ~450 Н до ~754 Н, потребовалась лишь замена крепёжных шпилек.
    3. Добавили внешнюю направляющую при боковой нагрузке 120 Н, что снизило износ уплотнений и увеличило ресурс в 3 раза.

    Сопутствующие товары: дроссели, фитинги и датчики положения; при боковых нагрузках — монтажные фланцы и внешние направляющие.

    FAQ

    Как подобрать диаметр поршня по требуемому усилию?

    Рассчитайте площадь поршня S = π·d²/4 и используйте формулу F = p·S; при 6 бар (0,6 N/mm²) цилиндр Ø40 мм даёт ≈754 Н.

    Можно ли заменить цилиндр по одному стандарту без переделки крепежей?

    Если оба цилиндра соответствуют одному стандарту (например, ISO 15552), то размеры фланцев и посадочных отверстий обычно совпадают и замена проходит без переделок.

    Чем отличается пневматическое демпфирование от упругого?

    Пневматическое демпфирование использует регулировку потока воздуха для плавной остановки и настройки скорости, упругие демпферы — резиновые/полиуретановые элементы для абсорбции удара без настройки.

    Как отрегулировать пневматическое демпфирование?

    Регулируйте скорость через встроенные дроссели на крышках цилиндра: уменьшайте проходное сечение для более мягкой остановки и увеличивайте для ускорения хода.

    Какие монтажные принадлежности и защита штока обычно используются?

    Часто ставят монтажные фланцы, лапы, вилку на шток, дроссели и фитинги; для защиты штока применяют скребки и гофры, а при боковых нагрузках — внешние направляющие.

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара DMC-040-SYA-0700-R3 Pemaks - Пневмоцилиндр ISO 15552, 40x700 мм на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики DMC-040-SYA-0700-R3

    Характеристики приводов
    Диаметр поршня
    40 мм
    Ход
    700 мм
    Тип действия
    двустороннего действия
    Исполнение штока
    односторонний шток
    Конец штока
    наружная резьба
    Резьба штока
    • M12x1.25
    Демпфирование
    пневматическое демпфирование, настраиваемое
    Теоретическое усилие прямого хода при 6 бар
    754 Н
    Тип профиля для установки датчиков
    пазы для датчиков положения с 2-х сторон
    Общие характеристики
    Тип конструкции
    корпус из профиля
    Стандарт
    • ISO 15552
    Определение позиции
    с магнитом для датчиков
    Массо-габаритные и монтажные характеристики
    Подключение
    G1/4
    Материалы
    Шток
    • сталь хромированная
    Дополнительные характеристики
    Совместимость
    • ISO 15552/21287
    • Pemaks DMCE
    Идентификационные данные
    Производитель
    Pemaks
    Родина бренда
    Турция
    Страна производства
    Турция
    Артикул
    DMC-040-SYA-0700-R3
    Ед. изм.
    шт.
    Найти похожие

    Документация DMC-040-SYA-0700-R3
