Описание DMC-050-SYA-0300-R3
Назначение и принцип работы

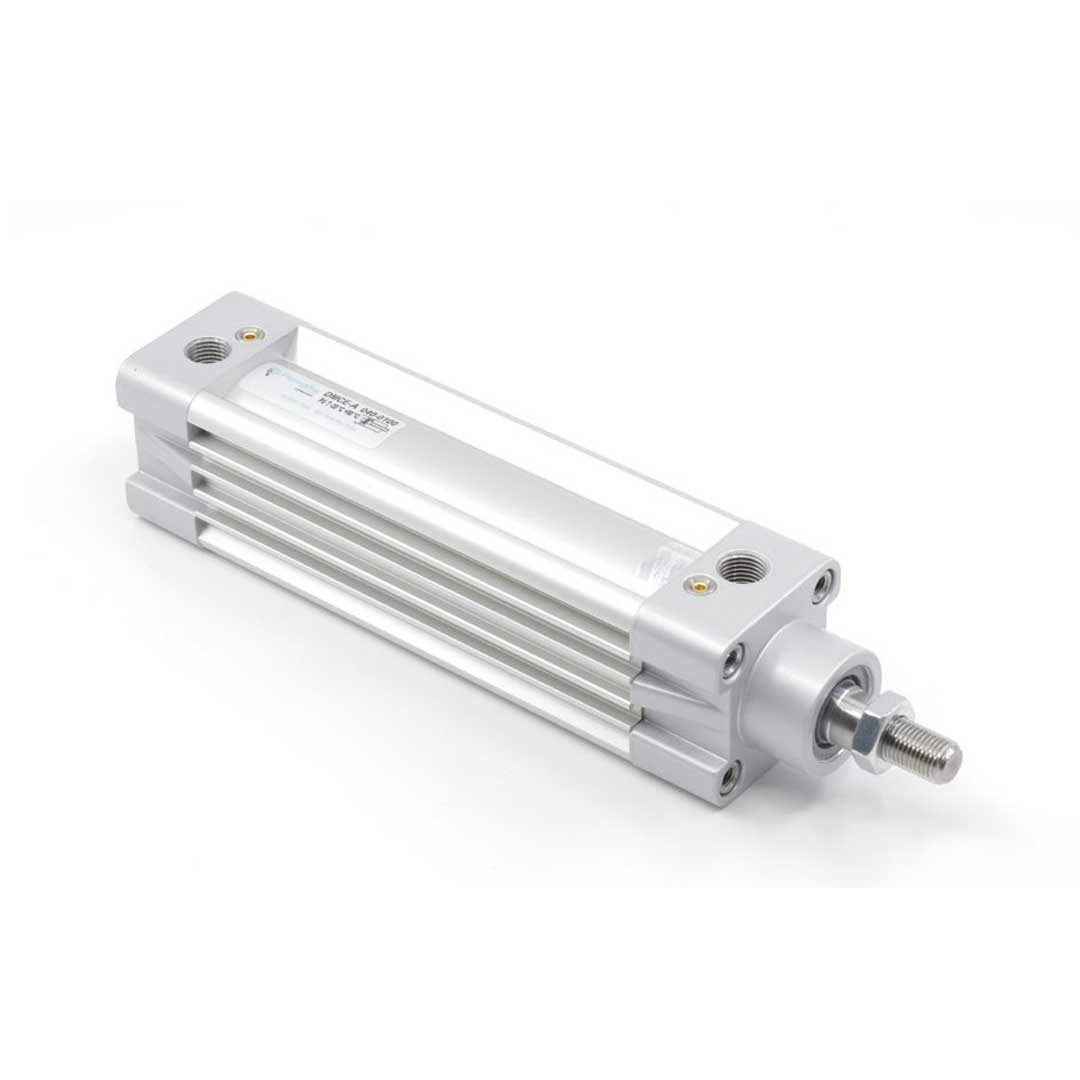

Пневмоцилиндр ISO 15552 DMCEA-50-300 Pemaks предназначен для линейного перемещения и позиционирования в автоматических и пневматических приводах: загрузочно-разгрузочные механизмы, прессование, обслуживание клапанов и штамповочные узлы. Двустороннего действия с диа́метром поршня 50 мм и ходом 300 мм обеспечивает возвратно-поступательное усилие прямого хода 1178 Н и обратного хода сопоставимого уровня при номинальном давлении, реализуя работу за счёт сжатого воздуха через подключение G1/4. Односторонний шток из хромированной стали с наружной резьбой M16x1.5 передаёт усилие на исполнительный элемент; положение определяется встроенным магнитом для датчиков, монтаж датчиков возможен в пазах с двух сторон.
Ключевые особенности конструкции
Корпус — профильный, типовое исполнение ISO 15552, обеспечивает жёсткость и совместимость с опорными креплениями. Шток — хромированная сталь, конец с наружной резьбой M16x1.5; демпфирование пневматическое, настраиваемое для плавной остановки на конце хода. Пазы для датчиков положения с двух сторон и магнит в плунжере упрощают подключение контроллеров. Уплотнения и материалы рассчитаны на типичные рабочие среды — сжатый воздух, отсутствие агрессивных паров; ориентировочный рабочий диапазон давления до 1,0 МПа (10 бар), типовой температурный диапазон уплотнений примерно −20…+80 °C.
Экспертные рекомендации по применению
Монтируйте цилиндр с минимальной внелинейной нагрузкой на шток, используйте направляющие при боковых усилиях. При установке следите за соосностью резьбового соединения M16x1.5 и моментом затяжки по спецификации привода. Настройка пневмодемпфирования позволяет снизить ударные нагрузки — регулируйте при полной загрузке механизма. Для длительной службы соблюдайте чистоту питающего воздуха, фильтрацию и смазку по рекомендациям ISO; датчики положения располагаются в пазах с двух сторон — устанавливайте с учётом зазора и защиты от механических повреждений.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | 50 мм | Определяет площадь рабочей поверхности и прямо влияет на развиваемое усилие при заданном давлении (F = p · S). |
| Ход штока | 300 мм | Максимальное линейное перемещение штока — важно учитывать при расчёте рабочего хода механизма и длины установки. |
| Стандарт | ISO 15552 | Совместимость с монтажными размерами и крепежом по стандарту ISO 15552 обеспечивает быструю замену и унификацию. |
Советы специалистов
- Подбирайте диаметр поршня исходя из требуемого усилия: рассчитывайте F = p · S при рабочем давлении вашей системы и учитывайте коэффициент полезного действия.
- Если требуется точная позиция по ходу, выбирайте исполнение с магнитом на поршне и профиль для датчиков; без магнита — позиционирование герконовыми датчиками невозможно.
- Пневматическое демпфирование даёт регулируемую затухаемость удара, тогда как упругие демпферы просты и надёжны, но ограничены по энергоёмкости и износостойкости.
- Материал штока и корпуса выбирайте по среде эксплуатации: алюминий подойдёт в большинстве случаев, но при агрессивных средах и высокой коррозии предпочтительна нержавеющая сталь.
- Использование изделия по стандарту ISO упрощает замену и интеграцию; нестандартные цилиндры требуют проверки размеров крепёжных элементов и, возможно, адаптеров.
Лайфхак: для ускорения цикла устанавливайте клапан быстрого выдоха на цилиндр и регулируйте дроссельную заслонку на подаче для тонкой настройки скорости в различных фазах хода.
Частая ошибка: выбирают цилиндр без магнита и затем не могут использовать простые герконовые датчики — планируйте требования к обратной связи заранее.
Кому не подходит
- При значительных боковых нагрузках — компактные цилиндры без направляющих (нужны внешние направляющие или рельсовые опоры).
- Для агрессивных сред — стандартные алюминиевые цилиндры; предпочтительна нержавейка или дополнительные защитные покрытия.
- Когда важна ремонтопригодность — цельные круглые корпуса с несъёмными крышками затрудняют обслуживание.
3 кейса из практики
- Заменили несерийный цилиндр на ISO 15552 — удалось сохранить существующие крепления и сократить время простоя станка на 2 дня благодаря совпадению монтажных размеров.
- Подобрали диаметр поршня по требуемому усилию для пресс-приложения: при 6 бар корректный расчёт и переход на 50 мм позволил достичь нужного усилия без применения редукционного механизма.
- Установили магнитный датчик в профиль для датчиков на цилиндре и добились повторяемой позиционировки ±0.5 мм, что снизило брак на 18% в пневмолинии упаковки.
Сопутствующие товары: дроссели (регулировка скорости), фитинги и монтажные фланцы; часто покупают также датчики положения и монтажные лапы.
FAQ
Как подобрать диаметр поршня по требуемому усилию?
Рассчитывают площадь поршня S и применяют формулу F = p · S при рабочем давлении p; учитывайте утечки, трение и запас по усилию.
Можно ли заменить цилиндр по одному стандарту без переделки крепежей?
Да, при совпадении стандарта (например ISO 15552) монтажные отверстия и размеры фланцев совпадают, что обычно позволяет заменять без доработок.
Чем отличается пневматическое демпфирование от упругого?
Пневматическое демпфирование регулируемо по скорости и интенсивности за счёт дросселирования воздуха; упругие демпферы просты, не требуют регулировки, но имеют фиксированные характеристические кривые и изнашиваются.
Как отрегулировать пневматическое демпфирование?
Регулируют затекание воздуха через встроенный дроссель на крышке цилиндра или внешним дросселем по подаче, подбирая скорость до отсутствия ударного торможения и с учётом рабочей нагрузки.
Какие монтажные принадлежности и защиты штока используют с цилиндрами?
Используют монтажные фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока — скребки, гофрошланги или пыльники; при боковых нагрузках применяют внешние направляющие.
Автор
Антон Бобров
Характеристики DMC-050-SYA-0300-R3
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- M16x1.5
Тип торможения в конце хода.
Кинетическая энергия физического тела вычисляется по формуле J=(m•V2)/2. Как видно, энергия линейно зависит от движущейся массы и квадратично – от скорости. При движении пневмопривода происходит перемещение не только массы, прикрепленной к его рабочему элементу (каретке или штоку), но также и массы движущихся частей самого пневмопривода. Повлиять на массу, к сожалению, в большинстве случает невозможно. При высокой динамике или высокой перемещаемой массе кинетическая энергия может оказаться настолько высокой, что приведет к существенному сокращению срока службы или выходу из строя пневмопривода. Для избежания подобных ситуаций применяют различные способы снижения скорости при подходе к конечному положению, например:
- демпфирование упругими эластичными элементами (как правило, резиновыми кольцами);
- демпфирование при помощи регулировки потока выходящего из пневмопривода воздуха (пневматическое настраиваемое);
- самонастраиваемое пневматическое демпфирование;
- при помощи внешних амортизаторов.
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня.
Зависимость линейная, таким образом усилие при давлении, отличном от 6 бар, несложно пересчитать пропорционально.
- ISO 15552
- сталь хромированная
- ISO 15552/21287
- Pemaks DMCE
