DMCS10-10U-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной UNF 7/8"-14-5/8", нерж.

Назначение и принцип работы

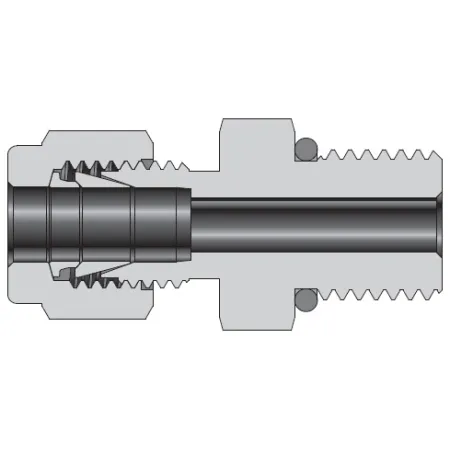

Обжимной прямой штуцер с наружной резьбой UNF 7/8″-14 и переходом на трубку 5/8″ предназначен для герметичного присоединения металлических трубопроводов в измерительных, гидравлических и технологических системах. Конструкция с двумя обжимными кольцами (two‑ferrule) обеспечивает механическое зажание трубки, а выступающее уплотнительное кольцо O‑ring герметизирует резьбовое соединение против внешних протечек. При сборке сочетание обжима и O‑ring обеспечивает надежную уплотнённость при статическом и переменном давлении, снижая риск вибрационных утечек и минимизируя переходное сопротивление потока.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивые к коррозии и агрессивным средам. Подключение: наружная резьба UNF 7/8″‑14 (канал 1) и посадка под трубку 5/8″ (канал 2). Тип уплотнения — выступающее O‑ring (выполняет первичную герметизацию резьбы); тип конструкции — двухкольцевой обжим (гайка + две гильзы), стандартный для DK‑Lok. Типичные рабочие среды: воздух, азот, нефте- и газопродукты, гидравлические масла и технологические жидкости. При использовании штатных материалов рабочее давление для подобных обжимных фитингов из AISI 316 находится в диапазоне до сотен бар (в завимости от диаметра трубки и материала уплотнений); рабочие температуры — в широком диапазоне, ограниченном материалом O‑ring (типично от –20°C до +200°C для FKM/Viton).

Экспертные рекомендации по применению

Перед монтажом убедитесь в чистоте и целостности трубки (отсутствие рисок и заусенцев), обжмите по инструкции производителя; развальцовка и смещение оправок недопустимы. Затягивайте гайку после установления упора, соблюдая рекомендованный момент/число оборотов от упора (следовать паспорту DK‑Lok для UNF 7/8″‑14). Избегайте перекосов и ударных нагрузок на соединение, контролируйте совместимость O‑ring с рабочей средой и температурой. При пневмо‑ и гидростатических испытаниях используйте плавное нарастание давления и проверку на вибрации; в коррозионно-активных средах предпочтительна нержавеющая AISI 316 с подходящим покрытием или материалом уплотнений.
