DMCS10-8U-SA - Штуцер прямой с нар. резьбой обжимной UNF 3/4"-16-5/8", нерж.

Назначение и принцип работы

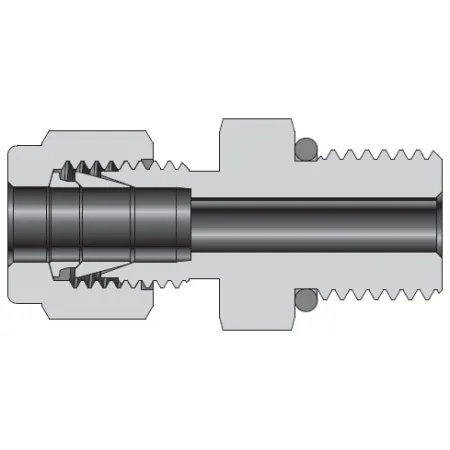

Прямой обжимной штуцер DK-Lok с наружной резьбой UNF 3/4"-16 и присоединением под трубку 5/8" (Ø 15,88 мм) предназначен для герметичного подключения трубопроводов в системах измерения и управления давлением, гидравлических и технологических магистралях. Принцип работы — механическое уплотнение трубки двумя обжимными кольцами (двухфланцевая конструкция) и гайкой, при этом резьба дополнительно герметизируется выступающим O‑ring, исключающим утечки при вибрации и пульсациях давления.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316; конструкция — два обжимных кольца и гайка, обеспечивающие повторяемое соединение без сварки. Резьба UNF 3/4"-16 с выступающим O‑ring обеспечивает уплотнение резьбового соединения. Применимо для жидких и газообразных сред: вода, масла, технические и инертные газы. Типичные рабочие параметры для аналогичных фитингов DK‑Lok: рабочее давление в порядке 0–420 бар (0–6000 psi) в зависимости от диаметра трубки и условий, рабочая температура при уплотнении эластомерным O‑ring примерно −40…+150 °C; при эксплуатации без O‑ring — более широкий температурный диапазон за счёт металлоконтактного уплотнения.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, ровно отрезанную и фаскованную трубку Ø 5/8" (15,88 мм). Завинчивать гайку после посадки колец: сначала довести до упора вручную, затем дополнительно 1–1,25 оборота ключом (или согласно инструкции производителя) для окончательного обжатия. Использовать совместимые с рабочей средой O‑ring и смазки, контролировать момент и не перетягивать — это предотвращает деформацию колец и потерю герметичности. При повторном монтаже проверять состояние обжимных колец; для критичных систем рекомендуется замена колец и тест на гидро/пневмоутечку после сборки.
