DMCS12-8U-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной UNF 3/4"-16-3/4", нерж.

Назначение и принцип работы

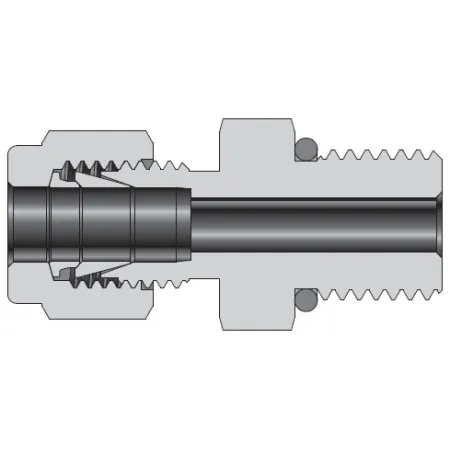

Прямой обжимной штуцер с наружной резьбой UNF 3/4"-16 и подключением под трубку 3/4" (Ø19,05 мм) предназначен для герметичного соединения инструментальных и технологических линий (гидравлика, пневматика, аналитика, технологические среды). Соединение сочетает механическое обжатие трубки двумя обжимными кольцами и уплотнение резьбы выступающим O‑ring, что обеспечивает двойную барьерную защиту: металло-металлическая фиксация трубки и эластомерное уплотнение резьбового соединения. Решает задачи герметизации при вибрации, перепадах давления и температур.

Ключевые особенности конструкции

Корпус и фурнитура — нержавеющая сталь AISI 316; конструкция — две обжимные втулки (фирменная схема DK‑Lok) и гайка. Резьба: UNF 3/4"-16 (канал 1), канал 2 — трубка 3/4". Выступающее O‑ring обеспечивает дополнительную герметизацию резьбы; материал O‑ring подбирается по среде (NBR, FKM, PTFE). Рабочее давление зависит от толщины стенки трубки и условия монтажа; ориентировочно для типичных инструментальных трубок до нескольких сотен бар (практически до ~300–420 bar при правильной обжимке). Температурный диапазон определяется уплотнением: NBR ≈ -30…+100 °C, FKM ≈ -20…+200 °C, PTFE ≈ -200…+260 °C. Высокая коррозионная стойкость AISI 316, совместимость с агрессивными средами.

Экспертные рекомендации по применению

Подбирайте O‑ring по совместимости со средой и температурой. Используйте трубку 3/4" со стенкой, соответствующей расчетному давлению; торцевую обрезку и очистку кромок перед установкой — обязательны. Заводская практика монтажа: затянуть гайку после установки и посадки втулок по инструкции производителя (контроль по крутящему моменту или числу оборотов от «на руку»). Избегать перетяжки — это снижает ресурс уплотнений и деформирует втулки; при вибрации применяйте опоры и хомуты. Выполняйте пробное опрессование и контроль на герметичность при пуске; при повторных разборках меняйте O‑ring и проверяйте состояние обжимных колец.
