DMCS20-20U-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной UNF 1 5/8"-12-1 1/4", нерж.

Назначение и принцип работы

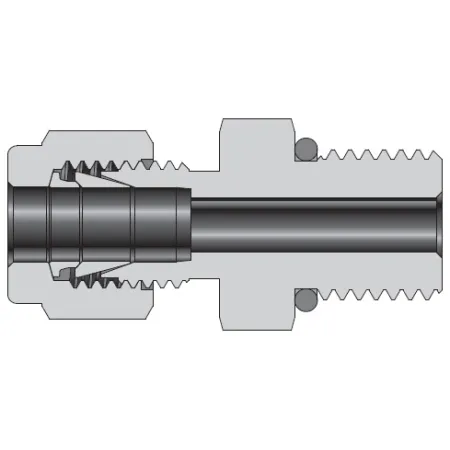

Обжимной прямой штуцер DK-Lok DMCS20-20U-SA предназначен для герметичного присоединения трубки Ø 1 1/4" (31,75 мм) к резьбовому порту UNF 1 5/8"-12. Комбинация двух обжимных колец и гайки обеспечивает металлическое уплотнение трубки, а выступающее уплотнительное кольцо O-ring создаёт дополнительную герметизацию резьбового соединения и демпфирует вибрации. При затяжке гайки задняя и передняя втулки смещаются и формируют плотный контакт с трубкой, предотвращая утечки в системах гидравлики, пневматики и технологических линиях измерения давления и расхода.

Ключевые особенности конструкции

Корпус и комплектующие изделия выполнены из нержавеющей стали AISI 316, стойкой к коррозии агрессивных сред. Конструкция: двухвтулочная обжимная система + выступающее O-ring для уплотнения резьбы (UNF 1 5/8"-12 на канале 1 и трубное подключение 1 1/4" на канале 2). Рабочие среды: технические и метрологические жидкости, масла, нейтральные газы и вода; эксплуатационный диапазон температуры в рабочих условиях примерно от −50 °C до +200 °C (в зависимости от материала O-ring), ориентировочное рабочее давление до ≈400 бар (в зависимости от диаметра, режима и остаточной толщины стенки трубки).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и ровный торец трубки Ø 1 1/4", удалить фаску и стружку. Собирайте в порядке: гайка — задняя втулка — передняя втулка — вставленная трубка; затягивать согласно таблице моментов затяжки производителя; избегать многократного повторного обжима одних и тех же втулок — при демонтаже рекомендована замена уплотнительного кольца O-ring и контроль состояния втулок. При динамических нагрузках фиксируйте трубопровод, проверяйте герметичность при рабочем давлении и при необходимости используйте антивибрационные элементы.
