DMCS32-32U-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной UNF 2 1/2"-12-2", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной резьбой UNF 2 1/2″-12 и присоединением под трубку 2″ предназначен для герметичного соединения металл‑трубопроводов в приборах и системах КИПиА, гидравлике и технологических установках. Конструкция с двумя обжимными кольцами (двойная «ferrule») обеспечивает механическое удержание и уплотнение трубки при затяжке гайки; резьбовое соединение уплотняется выступающим O‑ring, что исключает протечки по резьбе при вибрации и пульсациях. Применяется для перехода от резьбового вывода приборов (UNF 2 1/2″-12) на 2″ трубную магистраль с повышенными требованиями к герметичности.

Ключевые особенности конструкции

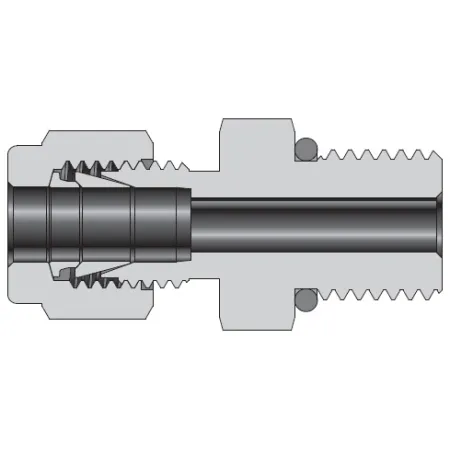

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Тип уплотнения резьбы — выступающее уплотнительное кольцо O‑ring (подбор материала O‑ring — по среде: FKM/Viton, EPDM, PTFE и т.д.). Двойная обжимная конструкция гарантирует удержание трубки и металлическое (в сочетании с O‑ring — комбинированное) уплотнение. Рекомендуемые рабочие среды: рабочие и технологические жидкости, масла, сжатые газы и параметрические среды; типичный рабочий диапазон температур для металл‑металлического узла — примерно −60…+260 °C, для уплотнений O‑ring — зависит от материала (уточнять при заказе). Типичные рабочие давления для обжимных фитингов данной конструкции находятся в пределах сотен бар (до ∼413 bar / 6000 psi для подходящих размеров); для конкретного сочетания размера 2″ и условий следует ориентироваться на паспорт производителя.

Экспертные рекомендации по применению

При подборе учитывать соответствие материала O‑ring рабочей среде и температуре; для агрессивных сред предпочесть FFKM/PTFE. Подготовка трубки: обрезать перпендикулярно, снять фаску и удалить заусенцы, не деформировать поверхность. Сборка: установить переднее и заднее обжимные кольца, навинтить гайку до упора вручную, затем затянуть на дополнительный ход (обычно 1–1,25 оборота после прижимания) — контролировать по паспорту; избегать перекручивания и чрезмерной затяжки, которые разрушают ferrule или деформируют трубку. Проверять уплотнение при рабочем давлении и температурном цикле; при вибрации применять фиксирующие средства и контролировать момент затяжки при повторных монтаже.
