DMCS4-4U-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной UNF 7/16"-20-1/4", нерж.

Назначение и принцип работы

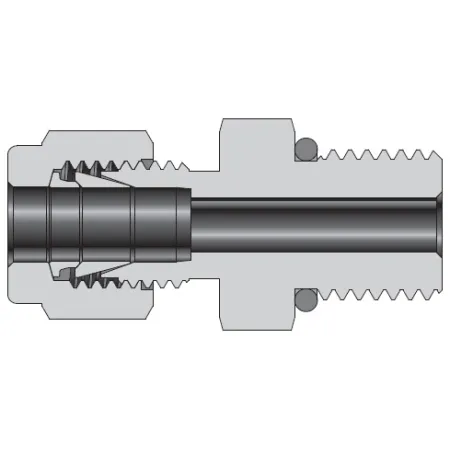

Прямой обжимной штуцер DMCS4-4U-SA DK-Lok предназначен для коммутации 1/4″ трубок с резьбовым портом UNF 7/16″-20 в системах технологического и контрольно-измерительного оборудования. Конструкция решает задачу герметичного присоединения трубопроводной линии к прибору или арматуре при высоких давлениях, реализуя принцип двухклапанного обжима: трубка фиксируется двумя обжимными кольцами и гайкой, а уплотнение резьбы обеспечивается выступающим O‑ring. Такая схема гарантирует повторяемость соединения, минимальную утечку и быструю заменяемость узлов в полевых условиях.

Ключевые особенности конструкции

Корпус и обжимные элементы — сталь нержавеющая AISI 316, стойкая к коррозии и агрессивным средам (морская вода, нефтехимия). Форма — штуцер прямой с наружной резьбой UNF 7/16″-20 на входе и под трубку 1/4″ на выходе. Уплотнение резьбы — выступающее O‑ring (эластомер подбирается по среде), стандартная рабочая прочность типоразмера позволяет эксплуатировать узел до ~414 bar (6000 psi) в зависимости от диаметра и условия монтажа; температурный диапазон определяется материалом O‑ring (типично от −60 °C до +200 °C при FKM). Конструкция обеспечивает устойчивость к вибрациям и циклическим нагрузкам при правильной сборке.

Экспертные рекомендации по применению

Подбор: согласуйте тип O‑ring с рабочей средой (FKM/EPDM/PTFE). Монтаж: трубку отрезать перпендикулярно, удалить заусенцы, вставить до упора, затянуть гайку согласно процедуре производителя; избегать чрезмерного момента, который деформирует кольца. Испытания: гидростатическая проверка при 1,3–1,5× рабочего давления. Типичные ошибки — неполная посадка трубки, загрязнение уплотнений, использование неподходящего эластомера при агрессивных средах. Для агрессивных или высокотемпературных режимов предпочитать AISI 316 и согласовывать герметик/эластомер с эксплуатационными условиями.
