DMCS6-10U-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной UNF 7/8"-14-3/8", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной UNF резьбой 7/8″-14 и подсоединением к трубке 3/8″ предназначен для соединения трубопроводов в системах измерения и управления, гидравлике и химических линиях. Работает по принципу двухфлютового обжима: две обжимные гильзы и гайка формируют газо- и жидконепроницаемое соединение вокруг трубки, а выступающее O-ring уплотняет резьбовую часть при стыковке с магистралью. Применяется там, где требуется герметичное быстроразъёмное соединение между UNF-патрубком и 3/8″ трубкой при высоких давлениях и агрессивных средах.

Ключевые особенности конструкции

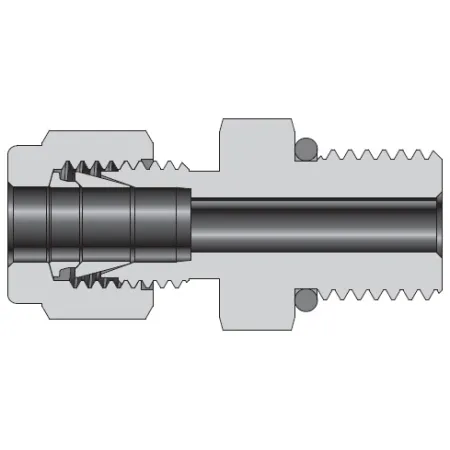

Корпус выполнен из нержавеющей стали AISI 316, что обеспечивает высокую коррозионную стойкость и совместимость с водой, паром, маслами и большинством химреагентов. Конструкция — двухфлютовая обжимная система с гайкой, две обжимные втулки обеспечивают механическую фиксацию трубки. Резьбовое уплотнение реализовано выступающим O-ring, повышающим повторяемость сборки. Типичное рабочее давление для подобных обжимных фитингов в исполнениях под 3/8″ трубку — до ≈413 bar (6000 psi), рабочая температура при стандартном эластомерном O-ring обычно от −60°C до +200°C; при уплотнении PTFE допускается более высокий температурный диапазон.

Экспертные рекомендации по применению

Подбирайте фитинг по внутреннему/наружному диаметру трубки и совместимости O-ring с рабочей средой. Монтаж: обеспечить чистоту торца трубки, выдержать правильную посадку двух обжимных колец и затянуть гайку моментом, рекомендованным производителем (контролировать проворот гайки, не добиваясь деформации трубки). Типичные ошибки: повторный многоразовый обжим одной и той же трубки без её замены, использование неподходящего O-ring против агрессивной среды и перекручивание при затяжке — приводят к утечкам. Для критичных по давлению систем обязательно провести гидростатическое опробование после монтажа.
