DMCS6-8U-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной UNF 3/4"-16-3/8", нерж.

Назначение и принцип работы

Штуцер прямой с наружной резьбой и выступающим уплотнительным кольцом O-ring предназначен для присоединения трубки 3/8″ к портам с резьбой UNF 3/4″-16 в системах приборного и технологического трубопровода. Решает задачи герметичного подключения линий измерения, контроля и малогабаритной гидравлики. Принцип действия — механический обжим трубки двумя обжимными кольцами и гайкой (double ferrule) для фиксации и центровки, при этом выступающий O-ring создает дополнительное уплотнение резьбового соединения и снижает вероятность микропотерь.

Ключевые особенности конструкции

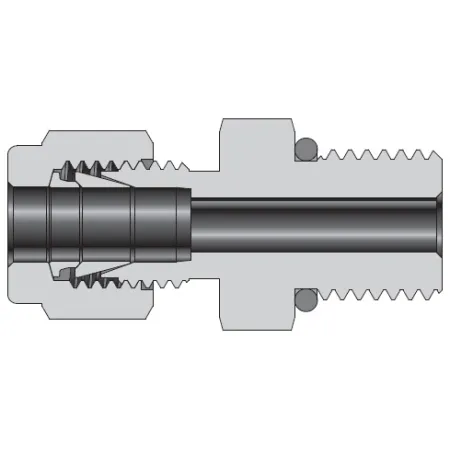

Корпус изготовлен из нержавеющей стали AISI 316, общий материал — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция: две обжимные гильзы и гайка для надежного механического захвата трубки Ø 3/8″; соединительный конец — наружная резьба UNF 3/4″-16 с выступающим O-ring. Типичные рабочие среды — вода, масла, технологические и инертные газы; типичные эксплуатационные параметры для аналогичных обжимных фитингов: давление до ≈6000 psi (≈414 бар) в зависимости от диаметра и условий монтажа; температурный диапазон при применении стандартных эластомерных уплотнений ≈ -40…+200 °C, при металл‑металл — до ≈+400 °C.

Экспертные рекомендации по применению

Перед монтажом очистите торец и поверхность трубки, обеспечьте заход трубки до упора в корпус. Затяжку выполнять согласно рекомендациям производителя (контрольный момент/количество оборотов после первоначального упора) для предотвращения перетяжки и повреждения O-ring. Избегайте перекосов при сборке; при работе с агрессивными средами подбирайте материал O-ring по химстойкости (EPDM/FKM/FFKM). Для пуско‑наладки проводить проверку герметичности и повторный контроль момента затяжки после первых циклов давления.
