DMCS8-12U-SA DK-Lok - Штуцер прямой с нар. резьбой обжимной UNF 1 1/16"-12-1/2", нерж.

Назначение и принцип работы

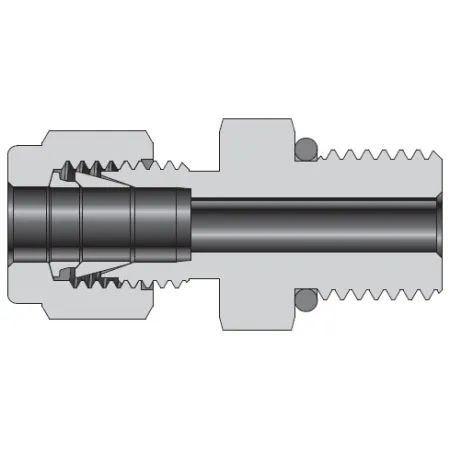

Обжимной прямой штуцер с наружной резьбой предназначен для присоединения 1/2" трубки к резьбовому патрубку UNF 1 1/16"-12 (исполнение подключения UNF 1 1/16"-12-1/2"). Решает задачи прокладки линий измерительных приборов, гидравлики и технологических систем высокого давления, где требуется герметичное демонтируемое соединение. Принцип работы — двухкольцевой обжим трубки: при затяжке гайки две обжимные втулки формируют уплотнение на трубке, а выступающее O-ring-уплотнение обеспечивает герметизацию резьбового соединения.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивые к коррозии и агрессивным средам. Конструкция с двумя обжимными кольцами и гайкой обеспечивает надежную удерживающую силу и сопротивление вибрации. Резьбовое уплотнение — выступающее O-ring, выбор материала O-ring (FKM, EPDM, PTFE) определяет химическую совместимость и температурный диапазон. Типичные рабочие параметры (зависят от толщины стенки трубки и материала уплотнения): рабочее давление до ~6000 psi (≈414 бар) при соответствующей трубке; температурный диапазон примерно −60…+200 °C в зависимости от материала O-ring.

Экспертные рекомендации по применению

Перед монтажом проверить соответствие OD и толщины стенки трубки 1/2", удалить заусенцы и обеспечить прямой рез. Соблюдать паспортные рекомендации производителя по последовательности и усилию затяжки; не допускать перезатяжки — это снижает ресурс уплотнений. Подбирать материал O-ring по рабочей среде (например, FKM для масел, EPDM для водных сред). При испытаниях на давление контролировать отсутствие утечек после тепловых циклов. Частые ошибки: несовместимость резьбы (UNF vs UN), грубая обработка торца трубки, использование неподходящего O-ring.
