DMCS8-8U-SA - Штуцер прямой с нар. резьбой обжимной UNF 3/4"-16-1/2", нерж.

Назначение и принцип работы

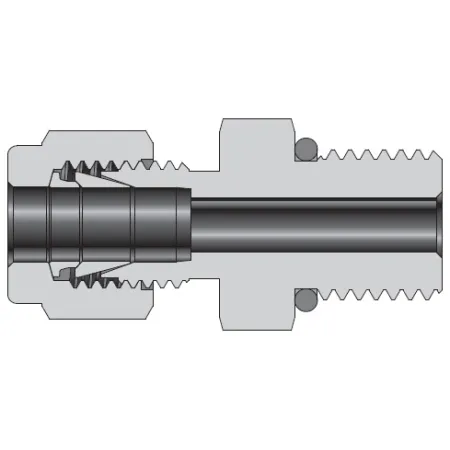

Обжимной прямой штуцер DK-Lok с наружной резьбой UNF 3/4″-16 и присоединением под трубку 1/2″ предназначен для герметичного подключения приборов и линий технологической и измерительной арматуры в системах подачи газов и жидкостей. Принцип работы — механическое прижатие двух обжимных колец при затяжке гайки, обеспечивающее уплотнение трубки, в сочетании с выступающим O-ring в резьбовой части для уплотнения портового соединения. Конструкция обеспечивает надежное статическое герметичное соединение для сервисов контроля и отбора проб, систем КИПиА и малых гидравлических линий.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии в агрессивных средах. Конструкция — двухколечный обжим с гайкой; выступающее O-ring обеспечивает уплотнение резьбы при подключении к прибору. Тип резьбы: UNF 3/4″-16 (порт) / 1/2″ — трубка. Фитинг рассчитан на типичные рабочие температуры примерно от −60 °C до +200 °C (влияние зависит от выбора материала O-ring) и эксплуатационные давления, характерные для обжимных приборных систем (практически до нескольких сотен бар в зависимости от диаметра трубки и условий эксплуатации). Применим для воды, масел, инертных и технологических газов; выбор уплотнителя обязателен по среде.

Экспертные рекомендации по применению

Перед монтажом обеспечьте чистую, ровно отпиленную и обезгрязненную трубку; удалите задиры. Вставьте трубку до упора во фторопластовую или металлическую седловину, затяните гайку вручную, затем дайте 1–1,25 оборота ключом для первичного обжима (точные значения — по инструкции производителя). Не допускайте многократного использования обжимных колец и излишней затяжки — это снижает герметичность и срок службы. Подбирайте материал O-ring под рабочую среду (FKM для масел и большинства органики, PTFE/металлокерамика для агрессивных сред). Проверяйте соединения на герметичность и вибрацию при пуске; при ремонте заменяйте гайку и кольца на оригинальные элементы DK-Lok.
