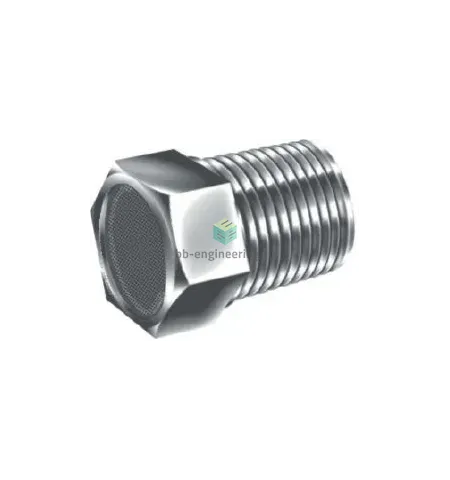

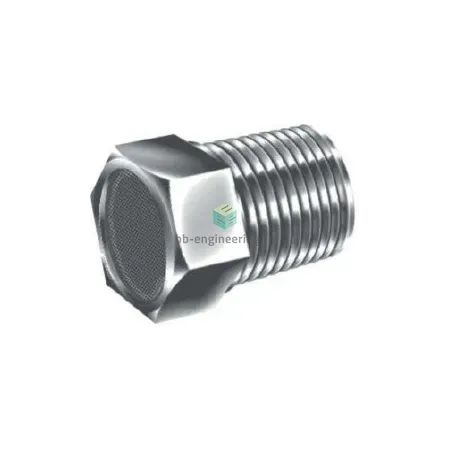

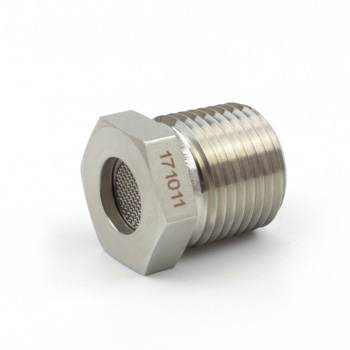

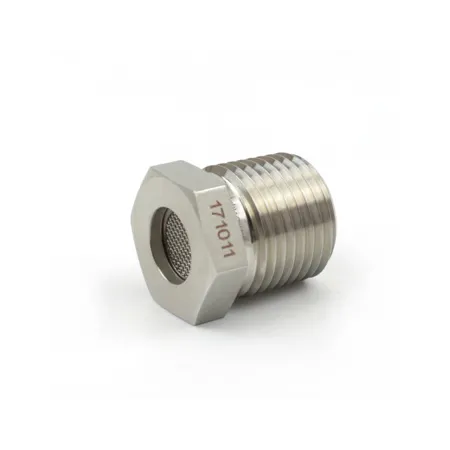

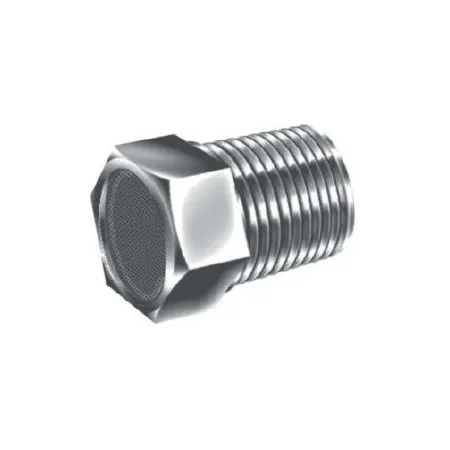

DMD-8N-S DK-Lok - Защитный фильтр NPT1/2, нерж.

Назначение и принцип работы

Защитный фильтр с подключением NPT1/2 предназначен для установки в приборных и технологических линиях подачи сред с целью механической защиты измерительной аппаратуры и блокировки крупных загрязнений. Выполнен по схеме обжимного фитинга: обжим трубки с помощью двух обжимных колец и гайки обеспечивает металлоконтактное уплотнение линии, а герметизация резьбового соединения осуществляется с применением ФУМ-ленты. При нормальной эксплуатации фильтр пропускает рабочую среду (жидкости и газы) и задерживает частицы, предотвращая засорение манометров, регуляторов и клапанов; типичное применение — инструментальные ветви в гидравлике, паровых и газовых системах.

Ключевые особенности конструкции

Корпус и внутренние элементы — сталь нержавеющая AISI 316, устойчивы к коррозии и агрессивным средам. Конструкция двух обжимных колец обеспечивает надежное металл-к-металлу уплотнение без дополнительных уплотнительных колец. Подключение NPT1/2 совместимо с типовыми резьбовыми ответными частями. Рекомендуемые диапазоны: рабочее давление до 350 бар при температуре среды от −60°C до +200°C (зависит от типа трубки и монтажных условий). Применимо для воды, гидравлических масел, инертных газов и технических паров; при агрессивных средах возможны дополнительные требования к очистке и материалам.

Экспертные рекомендации по применению

Подбирайте размер трубки в соответствии с инструкцией (типично для приборных линий 6–8 мм OD) и используйте правильную подрезку и калибровку торца перед обжатием. Накручивайте ФУМ-ленту на резьбу NPT1/2 аккуратно, не более 3–5 витков, чтобы избежать попадания фрагментов в просвет фильтра. Затягивайте гайку с рекомендованным моментом производителя; избегайте «перетяжки», которая деформирует кольца и ухудшает герметичность. При пиковых температурах и абразивных средах планируйте регулярную проверку проницаемости и очистку фильтрующего элемента.
