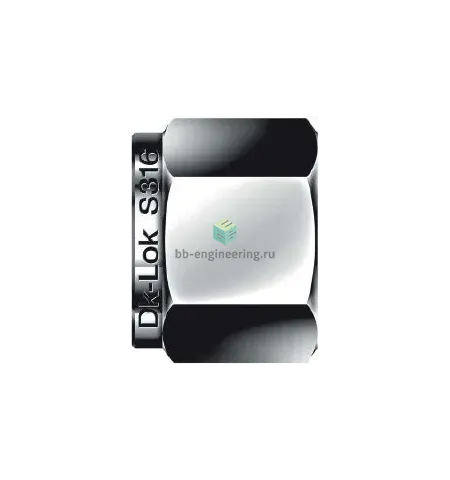

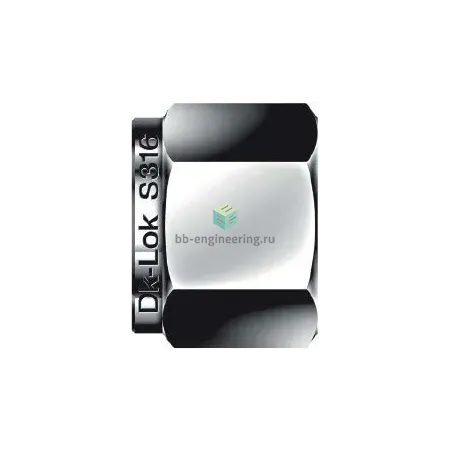

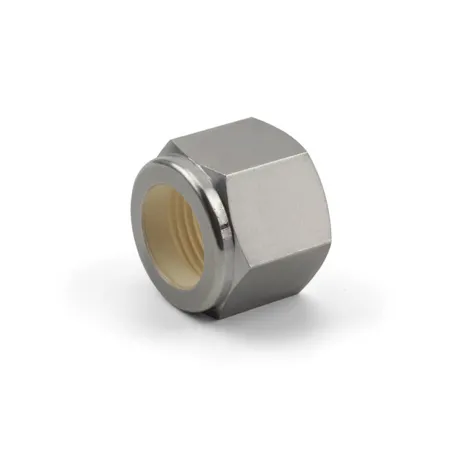

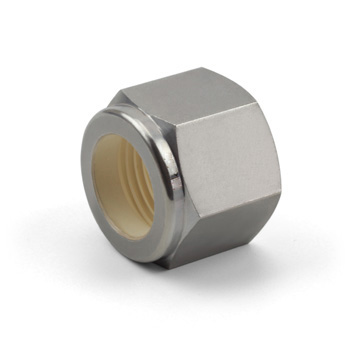

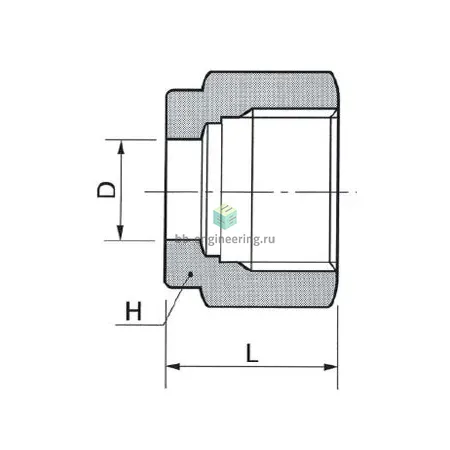

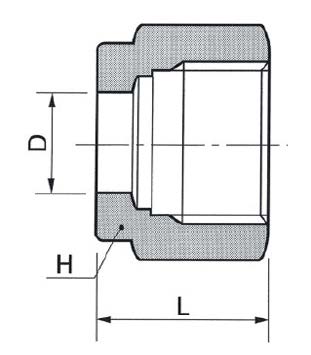

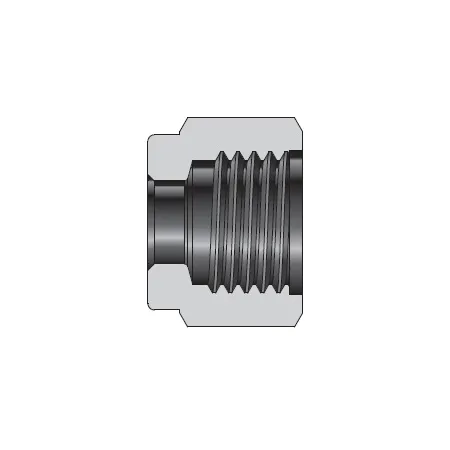

DN-1-S - Гайка обжимная 1/16", нерж.

Назначение и принцип работы

Обжимная гайка DN-1-S DK-Lok предназначена для герметичного подключения тонкостенных трубок Ø 1/16" (1,5875 мм) в приборных системах: линии КИПиА, аналитике, газовой хроматографии и малых гидравлических схемах. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлометаллическое уплотнение трубки без применения резиновых манжет; при затяжке кольца фиксируют и прижимают конусную поверхность, создавая стойкое осевое и радиальное уплотнение, предотвращающее утечку рабочей среды.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивы к коррозии агрессивных сред. Исполнение — двойная обжимная система (two-ferrule) для надежного уплотнения трубок Ø 1/16". Тип уплотнения резьбы отсутствует (не требуется герметик для резьбы), герметизация достигается через обжим. Рабочие среды: инертные и агрессивные газы и жидкости; расчетное давление зависит от материала и толщины трубки (типично до ≈6000 psi / ≈414 bar для соответствующих трубок), рабочая температура — в широком диапазоне (ориентировочно −50…+450 °C; пределы зависят от среды и трубки).

Экспертные рекомендации по применению

Подбирайте фитинг с учетом номинального давления и толщины трубки, используйте трубку ровной торцовой резки, без заусенцев. Сборка: затянуть вручную, затем ключом дать дополнительно ≈1–1,5 оборота (или по моментовым рекомендациям производителя) с контролируемым усилием; не применять уплотнительные пасты на поверхности обжимных колец. Избегайте вибрации и циклических перегрузок, при повторном монтаже заменяйте обжимные кольца. Контролируйте герметичность при рабочем давлении и соблюдайте требования к материалам в контакте со средой.
