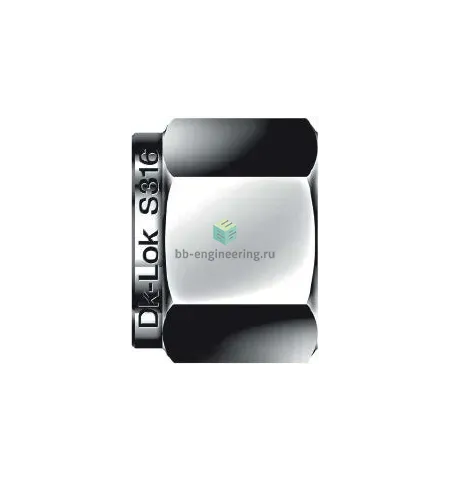

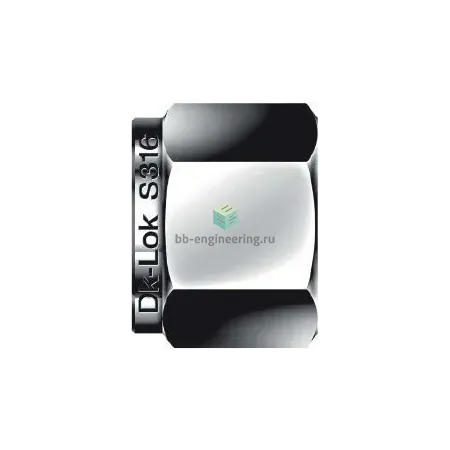

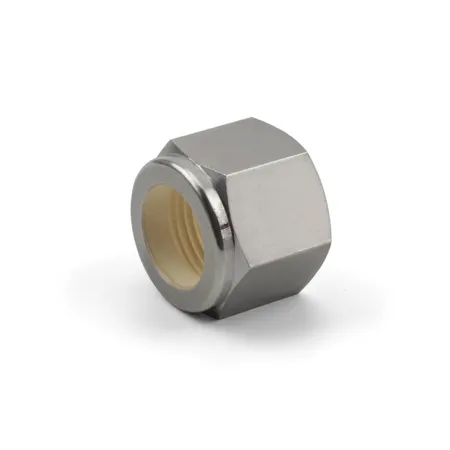

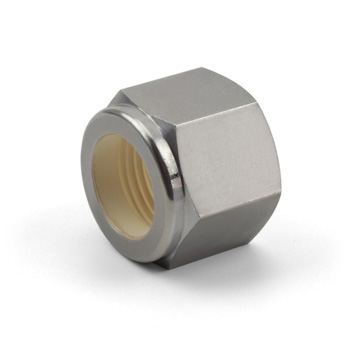

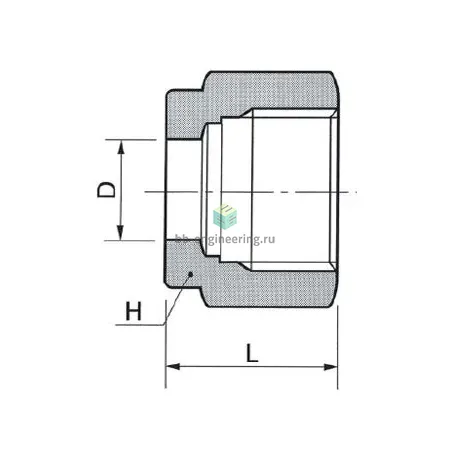

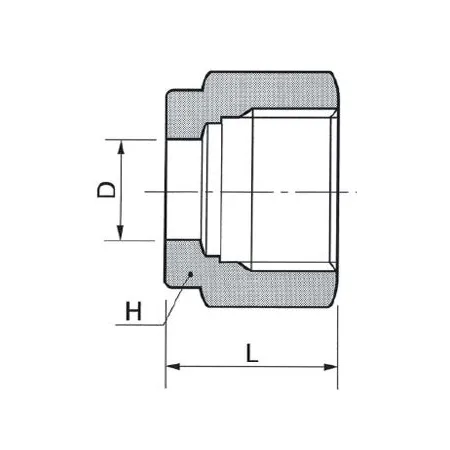

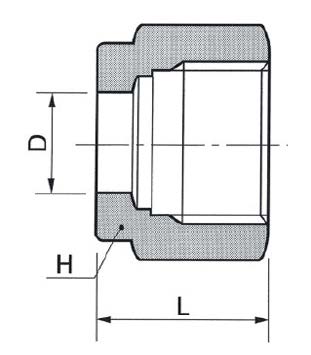

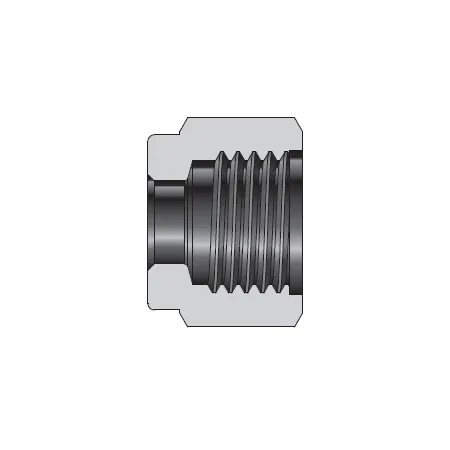

DN-14-S - Гайка обжимная 7/8", нерж.

Назначение и принцип работы

Гайка обжимная DN-14-S DK-Lok предназначена для присоединения трубок Ø 7/8″ (0,875" ≈ 22,225 мм) в системах технологического трубопровода, контрольно-измерительной аппаратуры и гидравлики. Конструкция решает задачи герметичного металл-металл соединения без дополнительных уплотнителей за счёт двух обжимных колец (феррулов) и гайки: при затяжке феррулы деформируются и формируют уплотнение на наружной поверхности трубки и в гнезде корпуса, обеспечивая утечкоустойчивость для жидких и газообразных сред.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали (обобщённо — сталь нержавеющая; корпус — AISI 316), что обеспечивает коррозионную стойкость в агрессивных средах и долговечность при циклических нагрузках. Тип уплотнения резьбы — отсутствует (–), уплотнение достигается обжатием феррулов. Рабочие среды: вода, масла, сжатый воздух, инертные и нейтральные технологические газы; совместимость с гидравлическими и КИПиА системами. Приблизительные эксплуатационные параметры зависят от диаметра, стенки трубки и режима, но для металл-металлического обжима типичный диапазон рабочих давлений — до ~400 бар, температурный диапазон — от –196 °C до +450 °C в зависимости от материала трубки и условий эксплуатации.

Экспертные рекомендации по применению

Подбирайте феррулы и гайку под точный внешний диаметр 7/8″ и толщину стенки трубки; поверхность трубки должна быть очищена и без заусенцев. Затягивайте гайку до плотного упора вручную, затем стандартизованная доводка — прибл. 1–1,25 оборота; контролируйте момент и отсутствие перекосов. Избегайте повторного многократного использования феррулов на другой трубке — меняйте комплекты при разборке. При высоких давлениях и температуре подтверждайте допустимость режимов по паспорту системы и выполняйте испытание герметичности после монтажа.
