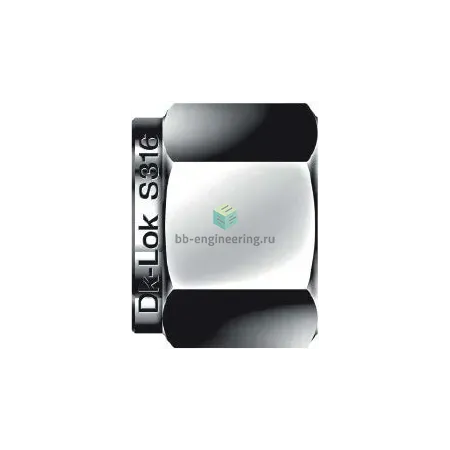

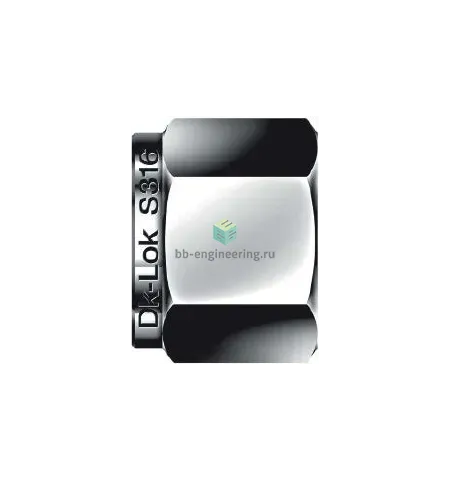

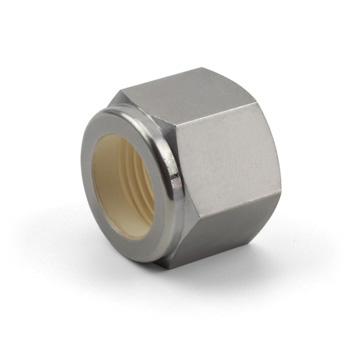

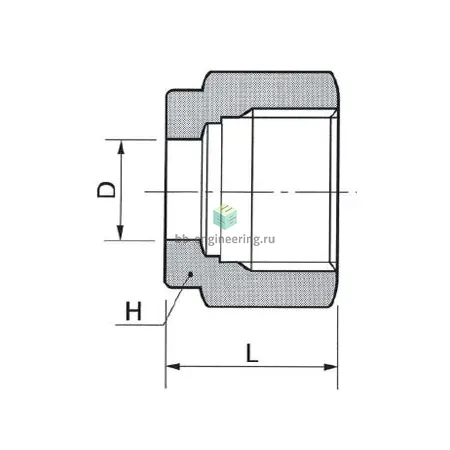

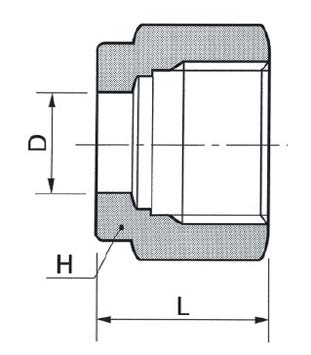

DN-16M-S DK-Lok - Гайка обжимная 16 мм, нерж.

Назначение и принцип работы

Гайка обжимная DN-16M-S DK-Lok предназначена для выполнения герметичных соединений трубок Ø16 мм в технологических линиях КИПиА, гидравлики, пневматики и лабораторных системах. Конструкция двухобжимного типа обеспечивает металлическое герметичное соединение: при затяжке гайки две обжимные втулки (ferrules) последовательно обжимают трубу и корпус, формируя контактное кольцо и предотвращая протечки без применения уплотнительных прокладок в резьбе (тип уплотнения резьбы: отсутствует). Решает задачи надежного присоединения тонкостенных и толстостенных труб при рабочих давлениях, характерных для приборных магистралей.

Ключевые особенности конструкции

Корпус и гайка выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных и влажных средах. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; подключение рассчитано на трубку Ø16 мм. Типовая рабочая характеристика для фитингов такого исполнения — до ≈420 бар (≈6000 psi) при соответствии толщины стенки трубки и правил монтажа; температурный диапазон эксплуатации обычно от −60 °C до +200 °C в зависимости от среды. Отсутствие резьбового уплотнения означает, что герметичность достигается механически, а не герметиком.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и отсутствие заусенцев на торце трубки, соблюсти глубину захода до первой фаски. Использовать рекомендованный динамометрический момент и момент-контроль: недозатяжка приводит к течи, перезатяжка — к деформации трубки и разрушению ferrule. Не рекомендуется многократное повторное использование обжимных колец и гайки в ответственных системах. Подбирать толщину стенки трубки в соответствии с давлением системы и выполнять испытание гидро- или пневмопрочности на рабочем давлении с запасом. Для агрессивных сред учитывать преимущества AISI 316, при высоком содержании хлоридов рассмотреть варианты из 316L или защитные покрытия.
