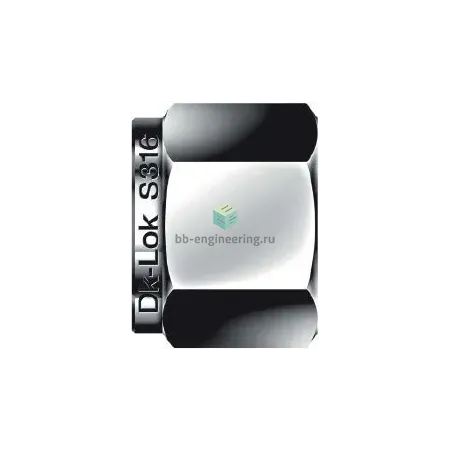

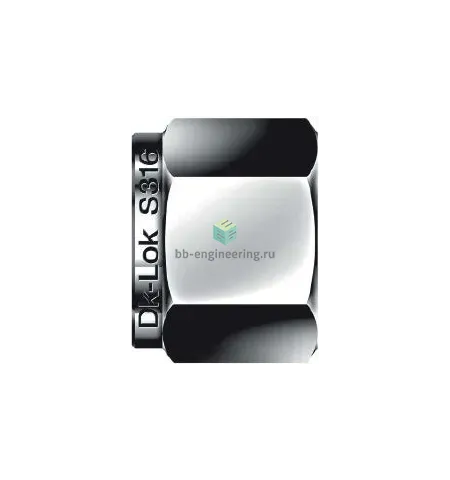

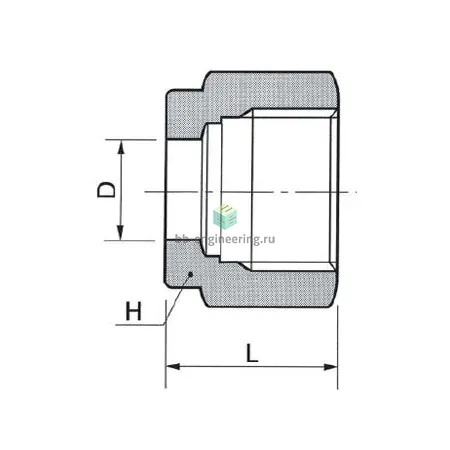

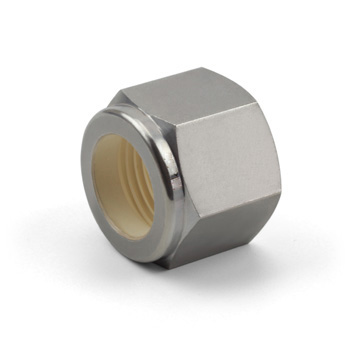

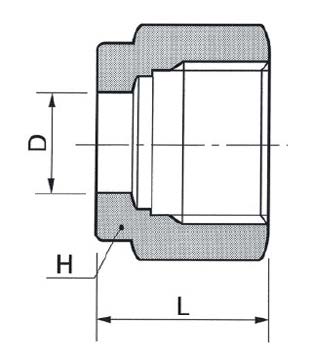

DN-20M-S - Гайка обжимная 20 мм, нерж.

Назначение и принцип работы

Гайка обжимная DN-20M-S DK-Lok предназначена для присоединения и герметизации трубок с наружным диаметром 20 мм в системах КИПиА, гидравлики и технологических линиях с агрессивными средами. Принцип работы — двухфerrульная (двухобжимная) система: при затяжке гайки две обжимные втулки деформируют трубку, создавая металл-металл уплотнение по конической поверхности корпуса и гайки. Тип уплотнения резьбы отсутствует (–), герметичность обеспечивается именно обжимом кольцами. Изделие решает задачи надежного соединения без сварки, с возможностью демонтажа и повторного монтажа.

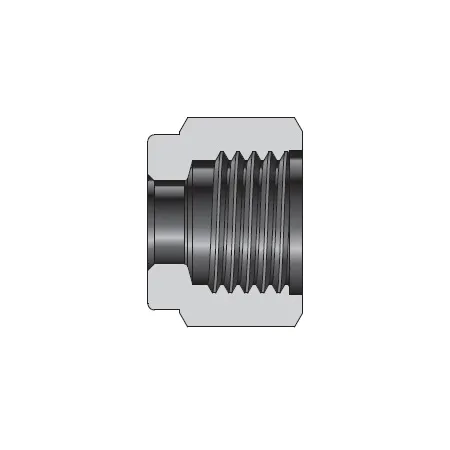

Ключевые особенности конструкции

Корпус и все рабочие элементы выполнены из нержавеющей стали AISI 316 (материал корпуса: сталь нержавеющая AISI 316), обобщённо — нержавеющая сталь, что обеспечивает коррозионную стойкость в кислотных и морских средах. Конструкция — гайка обжимная с двумя обжимными кольцами и гайкой; нет уплотнений на резьбе. Рекомендуемая трубка — Ø 20 мм, типичная толщина стенки 1,5–3,0 мм в зависимости от давления. Металлическое уплотнение допускает широкий температурный диапазон (ориентировочно от −196 °C до +400 °C), рабочее давление зависит от стенки трубки и условий монтажа и обычно находится в пределах до ~400 бар при стандартных условиях.

Экспертные рекомендации по применению

Подбирайте трубку из AISI 316 или совместимого материала, соблюдайте рекомендованную толщину стенки. Переконцы — ровная торцевая кромка, отсутствие заусенцев, полное посадочное вклинивание втулок. Затягивайте гайку по инструкции производителя (сначала от руки, затем контрольное число оборотов или требуемый момент), избегайте перетяжки — это повредит феррулы и снизит срок службы. Для пульсаций/вибраций используйте опоры или усиленные крепления; при агрессивных средах проверяйте совместимость, при повторных монтаже заменяйте феррулы на новые по требованиям производителя.
