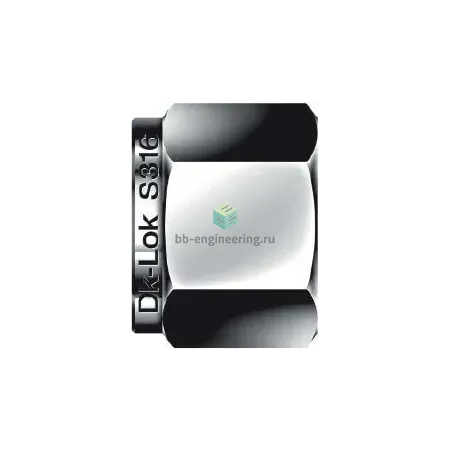

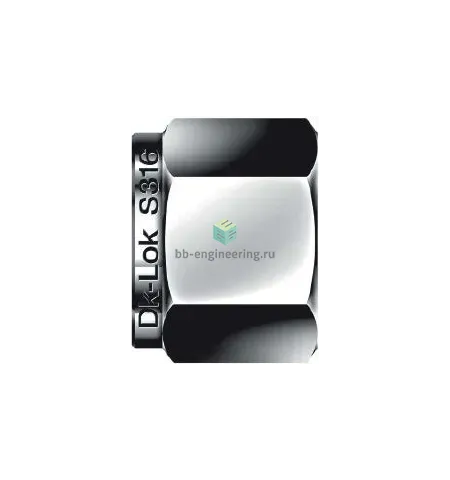

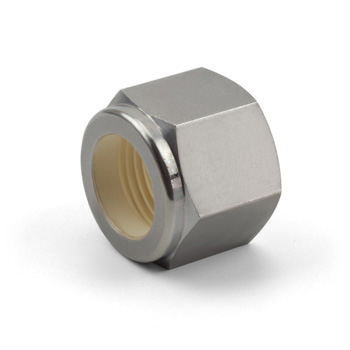

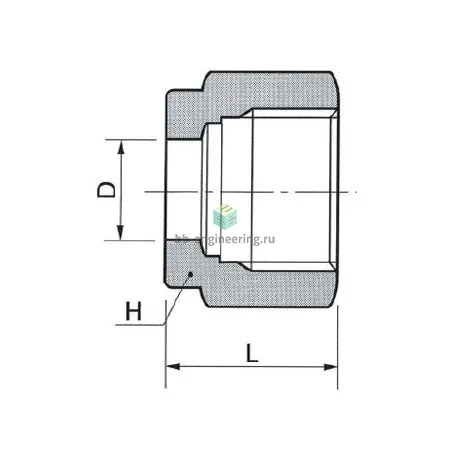

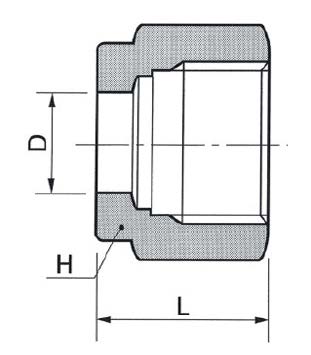

DN-3-S - Гайка обжимная 3/16", нерж.

Назначение и принцип работы

Гайка обжимная DN-3-S предназначена для подключения и герметизации приборных и технологических трубопроводов с наружным диаметром 3/16" (4,76 мм). Решает задачу быстрой и надежной сборки линий давления, газа и аналитики, обеспечивает уплотнение методом обжима трубки двумя обжимными кольцами (фронтальная и задняя гильза) при затяжке гайки. Конструкция исключает применение паст и лент на резьбе; герметичность достигается механическим зажатием трубки телами обжима.

Ключевые особенности конструкции

Корпус и вспомогательные элементы выполнены из нержавеющей стали AISI 316, общий материал — сталь нержавеющая, что обеспечивает коррозионную стойкость в агрессивных средах. Двухкольцевой обжим обеспечивает стабильный металлометаллический контакт и устойчивость к вибрации. Применимо для рабочей среды: нейтральные и агрессивные жидкости, технические и инертные газы. При корректном подборе трубки и толщины стенки эксплуатационные давления характерны для приборных систем — до нескольких сотен бар (зависит от трубки и стенки), температурный диапазон типичен для нерж. стали и обжимных фитингов (ориентировочно от −60 °C до +400 °C, зависит от среды и дополнительных уплотнений).

Экспертные рекомендации по применению

Подбирайте фитинг под конкретную трубку 3/16" с требуемой толщиной стенки; обрезайте и фаскуйте трубку под 90° без заусенцев. Затягивание — до контакта гайки с корпусом, затем дополнительный поворот согласно инструкции производителя (обычно 1–1,5 оборота) для достижения обжима; избегайте перезатяжки и перекоса, контролируйте глубину посадки трубки. При повторном монтаже осматривайте обжимные кольца — при деформации заменяйте. Для агрессивных сред и высоких температур проверяйте совместимость материалов и рекомендованные допустимые давления по трубке и узлу.
