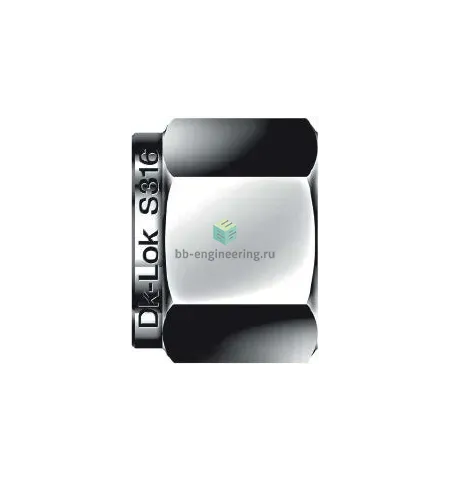

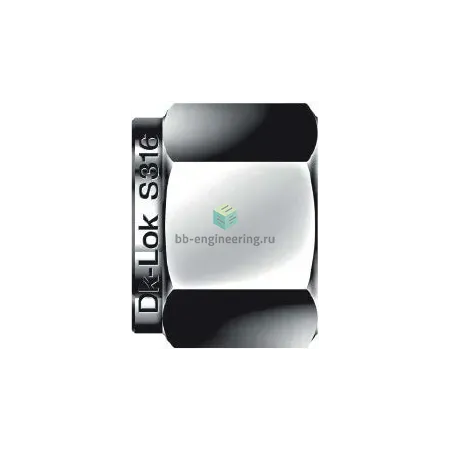

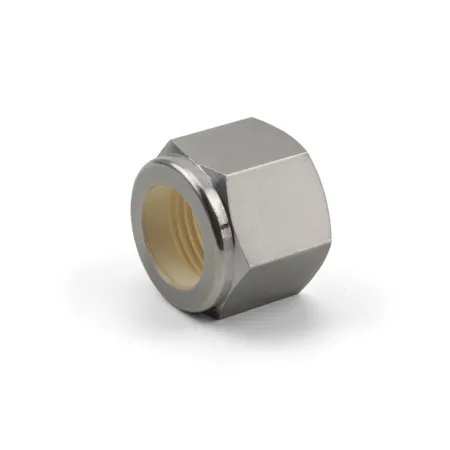

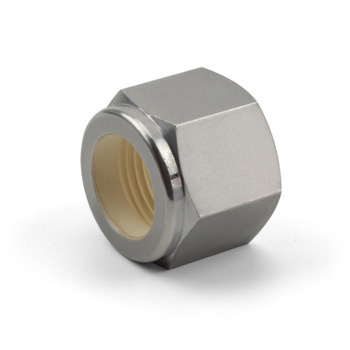

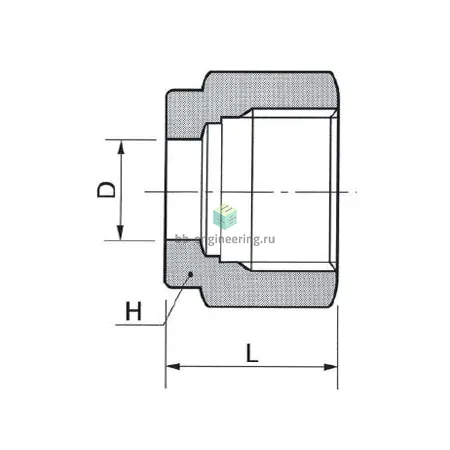

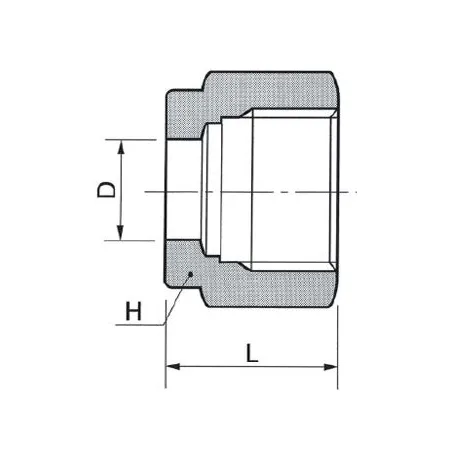

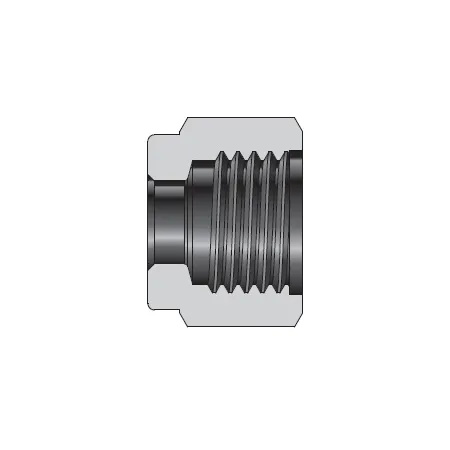

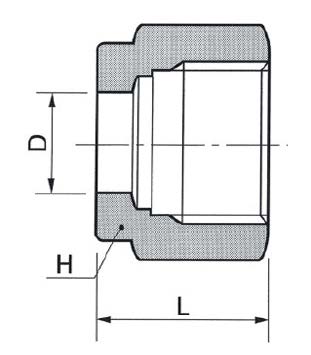

DN-3M-S - Гайка обжимная 3 мм, нерж.

Назначение и принцип работы

Гайка обжимная для трубки Ø 3 мм предназначена для формирования герметичного соединения в приборных и технологических линиях методом двухколецного обжима. Конструкция состоит из гайки и двух обжимных колец (ferrule), которые при затяжке перемещаются и пластично деформируют тонкостенную трубку, создавая металло-металлическое уплотнение без применения резьбовых герметиков. Применяется в системах КИПиА, лабораторных и технологических линиях для подачи газов и жидкостей с малыми расходами и точной передачей давления.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316 (материал корпуса: сталь нержавеющая AISI 316; материал обобщённо: сталь нержавеющая), обеспечивающей коррозионную стойкость при агрессивных средах. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует (-), уплотнение достигается за счет обжима. Рекомендуемые среды: технические и ингибированные газы, рабочие жидкости, гидравлические низкообъёмные трассы. Ориентировочные диапазоны: рабочее давление зависит от толщины стенки трубки, при Ø 3 мм для стандартных тонкостенных тубы — порядка сотен бар (практически до ~200–300 bar в типичных приборных применениях); температурный диапазон эксплуатации ориентировочно −60…+200 °C, точные значения — по сертификатам и материалу трубки.

Экспертные рекомендации по применению

Перед монтажом подготовьте трубку: чистый торец, капиллярный рез, снятие заусенцев и центрирование. Затягивайте гайку по стандартной процедуре: до упора вручную, затем допуск 1–1,25 оборота ключом (точные углы — по инструкции DK‑Lok для конкретного размера и толщины стенки). Избегайте перекоса и перекручивания трубки, циклических колебаний и динамических нагрузок без фиксации — это снижает ресурс обжима. Применяйте контроль герметичности (реле давления/гелиевая проба) после монтажа. Для агрессивных сред и высокой вибрации рассмотрите дополнительные фиксаторы или переход на соответствующие исполнения DK‑Lok с сертификатами по давлению и температуре.
