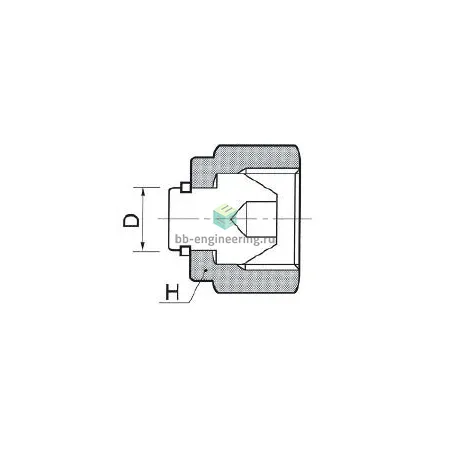

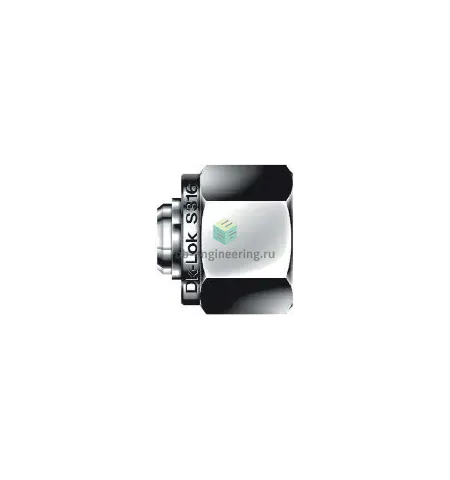

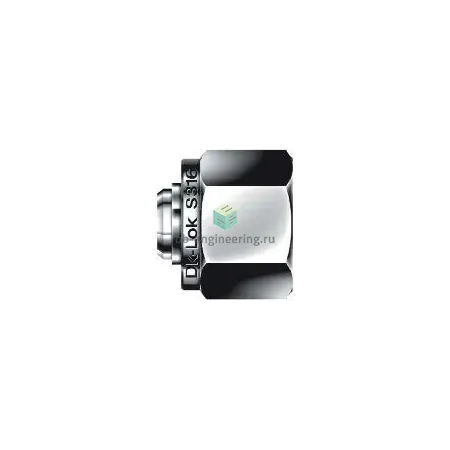

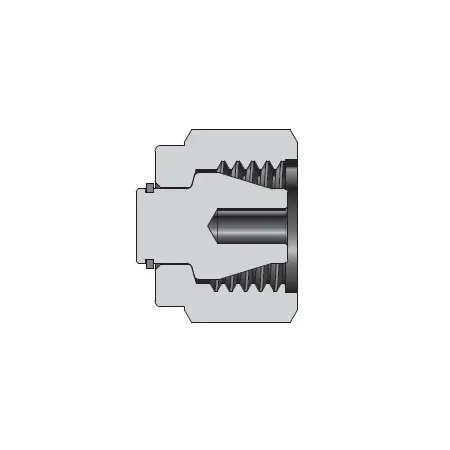

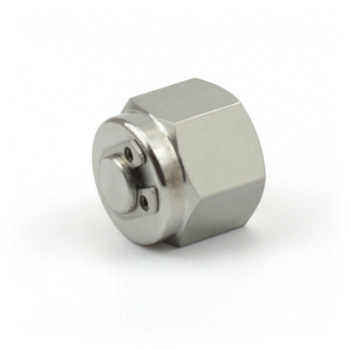

DP-1-S - Заглушка в обжимной фитинг 1/16", нерж.

Назначение и принцип работы

Обжимная заглушка DP-1-S предназначена для герметичного перекрытия конца капиллярной трубки 1/16" в системах приборного и технологического трубопровода. Принцип работы — создание уплотнения методом осевого обжатия трубки двумя обжимными кольцами и гайкой: при затяжке гайки переднее и заднее кольца деформируют стенку трубки, формируя плотную металлическую посадку, при этом резьбового уплотнения для герметичности не требуется. Изделие решает задачи закрытия ответвлений, временной консервации и окончательной заглушки в измерительных линиях, системах аналитики и тепло/холодообеспечения.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали (материал корпуса AISI 316, обобщённо — нержавеющая сталь), конструкция — обжим трубки с помощью двух обжимных колец и гайки (двухраспорное исполнение), подключение — 1/16″. Тип уплотнения резьбы отсутствует: герметичность обеспечивается металл-металл уплотнением трубки. Применимо к агрессивным средам, в том числе водород, масла, теплоносители и технологические газы; эксплуатационные параметры зависят от типа трубки и толщины стенки, типичные рабочие давления для обжимных соединений 1/16" составляют порядка нескольких сотен бар (ориентировочно 200–600 бар), рабочая температура при отсутствии полимерных уплотнений — в широком диапазоне (приближённо от −196 °C до +260 °C).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и отсутствие заусенцев на торце трубки, отрезать строго перпендикулярно, вставить трубку до упора. Затягивать гайку по технологии: довести до посадки упорного кольца, затем выполнить рекомендованное число оборотов/момент производителя; избегать чрезмерной затяжки и повторного многократного использования обжимных колец — при демонтаже кольца обычно подлежат замене. Для критичных давлений подбирать трубы с соответствующей толщиной стенки и проверять сборку на гидравлическое испытание; при агрессивных средах и повышенной температуре учитывать совместимость уплотняющих элементов и материал конструкции (AISI 316).
