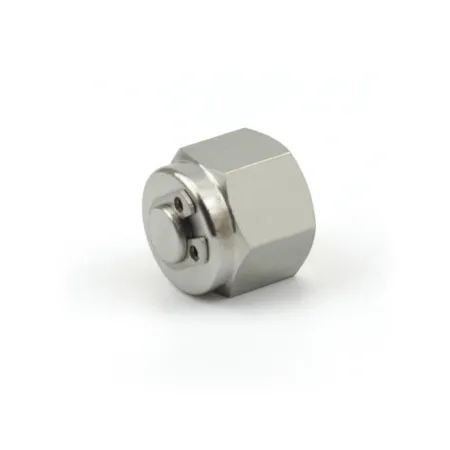

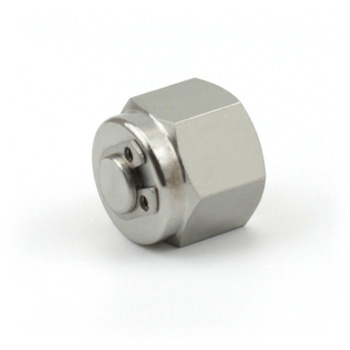

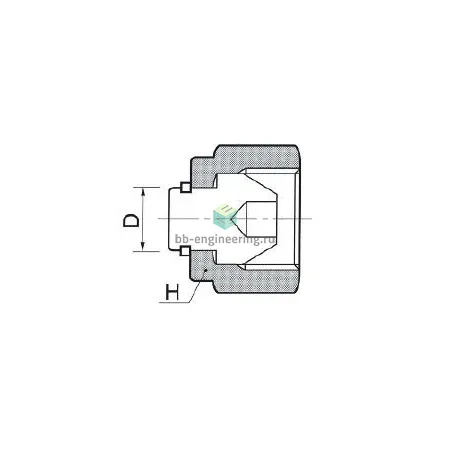

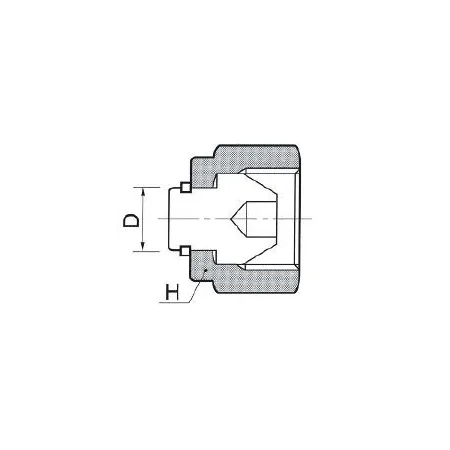

DP-20M-S - Заглушка в обжимной фитинг 20 мм, нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг предназначена для герметичного перекрытия линии трубчатого сечения Ø20 мм в системах измерения, отбора проб и технологических обвязках. Функционирует по принципу бокового или торцевого запирания рабочего прохода с использованием стандартного обжимного узла: две обжимные кольца и гайка создают металлo-металлическое уплотнение на торце трубки без дополнительной резьбовой прокладки (тип уплотнения резьбы: отсутствует). Применяется в гидравлике, пневматике, паровых и химических контурах для вывода на заглушку контрольных точек, безопасного прекращения потока и подготовки к последующей доработке контура.

Ключевые особенности конструкции

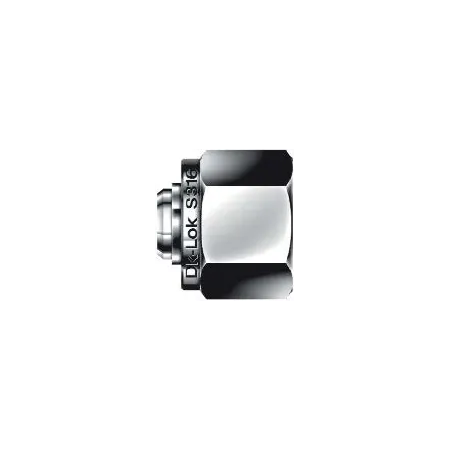

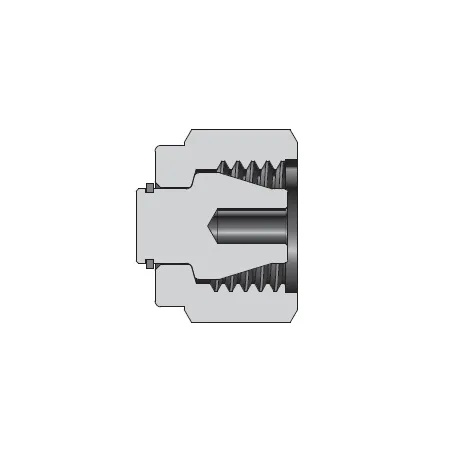

Корпус и детали изготовлены из нержавеющей стали AISI 316, общая материалоёмкость — нержавеющая сталь, что обеспечивает повышенную коррозионную стойкость и стойкость к точечной коррозии в агрессивных средах. Конструкция — стандартный обжимной фитинг DK‑Lok с двумя обжимными кольцами и гайкой, рассчитан на использование с трубкой 20 мм наружного диаметра; уплотнение металл‑в‑металл без эластомеров расширяет рабочий температурный диапазон (типично −60…+400 °C в зависимости от среды). Рабочее давление зависит от толщины стенки трубки и монтажа; для типичных трубок 20 мм у DK‑Lok практические значения достигают сотен бар, рекомендуется ориентироваться на таблицы производителя и расчёт на прочность линии.

Экспертные рекомендации по применению

Подбирайте фитинг с учётом толщины стенки трубки и рабочей температуры; перед монтажом обломайте торец под 90°, удалите фаску и заусенцы, проверьте посадку первой и второй обжимных колец. Завинчивайте гайку до соприкосновения, затем доводите по рекомендациям DK‑Lok (контролируемый дополнительный поворот или момент в зависимости от размера) — избегайте перетяжки, что приводит к преждевременному выдавливанию колец и протечкам. Не используйте на тонкостенных трубках без подтверждённой расчётной прочности; при агрессивных кислотных средах проверяйте совместимость AISI 316. При пуске системы контролируйте герметичность манометром и регистрируйте моменты монтажа.
