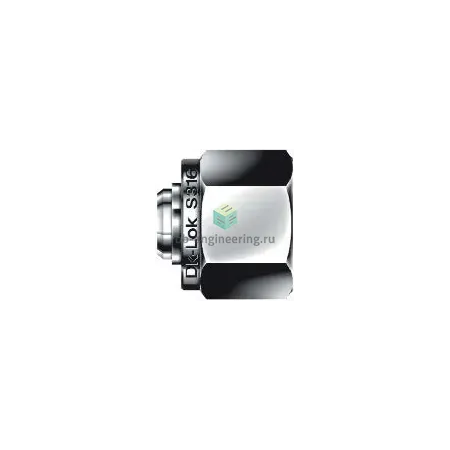

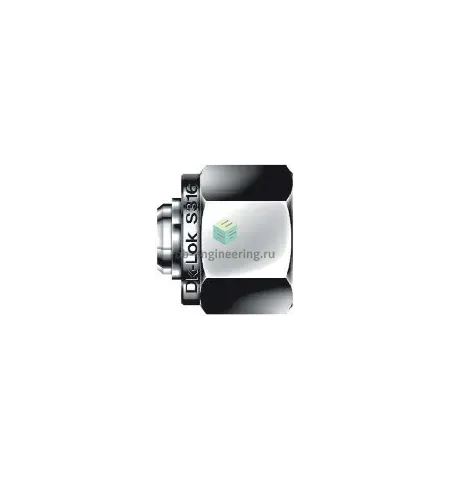

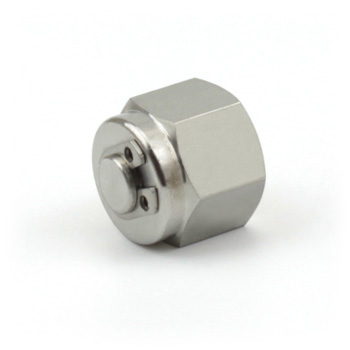

DP-8-S - Заглушка в обжимной фитинг 1/2", нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг предназначена для герметичного перекрытия конца трубопровода и изоляции контуров приборов контроля на линиях 1/2″ (12,7 мм). Реализована по принципу двухконусного обжима: при затяжке гайки две обжимные втулки (фервелы) создают металл‑в‑металл уплотнение на поверхности трубки, без применения резьбовых герметиков. Применяется в системах КИПиА, пробоотборе, гидравлике и газоснабжении для временной и постоянной заглушки под давлением; рабочие условия зависят от толщины стенки трубки и режима, типично — в диапазоне рабочих давлений до нескольких сотен бар и температур от криогенных (-196 °C) до порядка +400 °C при стандартном исполнении AISI 316.

Ключевые особенности конструкции

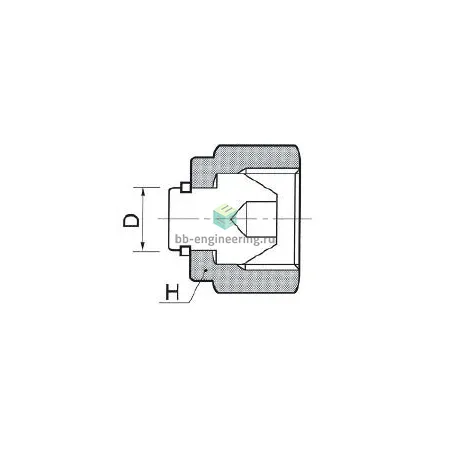

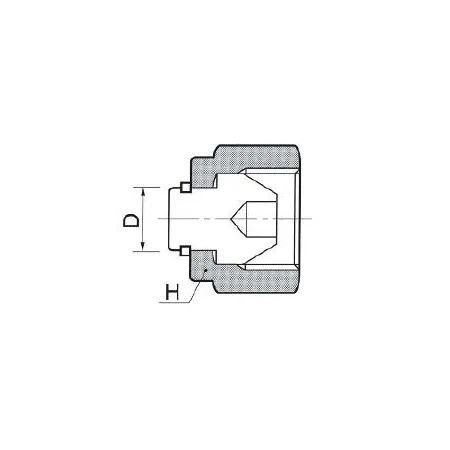

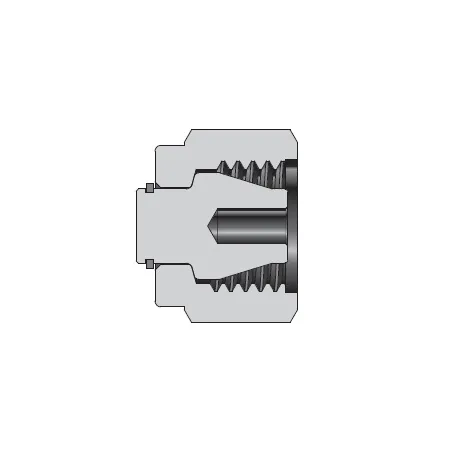

Корпус и детали выполнены из нержавеющей стали AISI 316, обобщённый материал — нержавеющая сталь, конструкция — обжим трубки с помощью двух обжимных колец и гайки. Тип уплотнения резьбы отсутствует (герметичность достигается фервелями). Фитинг устойчив к агрессивным средам (вода, пар, нейтральные кислоты, инертные газы); допустимые давления зависят от диаметра и толщины трубки (при стандартной 1/2″ instrumentation tube обычно до нескольких сотен бар, ориентировочно до ~420 бар в типичных условиях). Температурный диапазон соответствует свойствам AISI 316.

Экспертные рекомендации по применению

Резать трубку строго под 90°, выполнять фаску и удалять заусеньки; вставить трубку до упора во фитинг, затянуть гайку вручную и затем довести до обжима согласно инструкции производителя (контакт резьбы + рекомендуемое число оборотов по таблице DK‑Lok). Не применять герметики на резьбе; после монтажа выполнить испытание на герметичность. Избегать повторного использования деформированных фервелов — при демонтаже оценить их состояние и при необходимости заменить. Предусматривать опоры против вибрации и выбирать толщину стенки трубки под требуемое рабочее давление.
