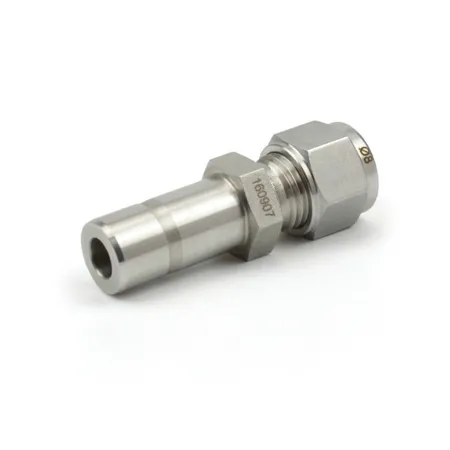

DR12M-6M-SA DK-Lok - Переходник прямой обжимной 12 мм-6 мм, нерж.

Назначение и принцип работы

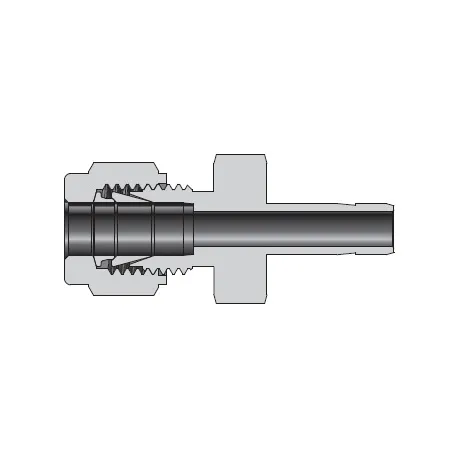

Переходник обжимной прямой втулочный предназначен для перехода с трубки Ø12 мм на втулку Ø6 мм в линиях технологических сред (жидкости, газы, пар). Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное металлометаллическое соединение без применения резьбового уплотнения; при затяжке гайки переднее и заднее кольца последовательно деформируют трубку, фиксируя и уплотняя стык. Применяется в системах КИПиА, гидравлике и лабораторных установках, где требуется компактный и надежный адаптер для 12→6 мм перехода.

Ключевые особенности конструкции

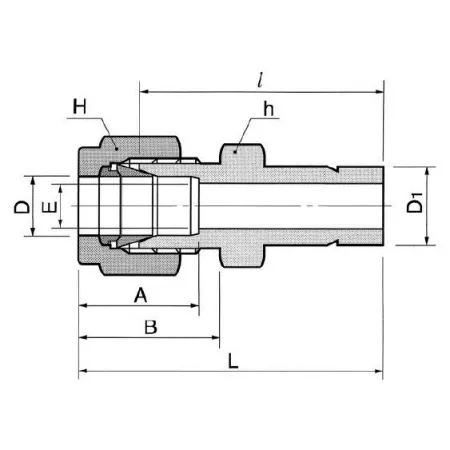

Корпус и элементы изготовлены из нержавеющей стали AISI 316, обеспечивающей стойкость к коррозии и совместимость с агрессивными средами. Тип конструкции — обжим трубки двумя кольцами и гайкой (двухкольцевая система DK-Lok). Подключения: канал 1 — трубка 12 мм, канал 2 — втулка 6 мм. Отсутствует резьбовое уплотнение; уплотнение — металлометаллическое, что даёт высокий термостойкий диапазон и химическую совместимость. Рабочие давления и температуры зависят от толщины стенки трубки и условий монтажа; ориентировочно возможны рабочие давления до ≈420 бар при штатных трубках и температурный диапазон для металлического соединения от криогенных значений до ≈+400 °C.

Экспертные рекомендации по применению

При подборе используйте трубы 12 мм и втулки 6 мм с рекомендованной толщиной стенки производителя; обязательно сверяйтесь с таблицей допустимых давлений для выбранной трубы. Монтаж: торцевую кромку резать перпендикулярно, аккуратно удалить заусенцы, надеть гайку и два обжимных кольца в правильной последовательности, затягивать по спецификации DK-Lok (избегать перетяжки). Не допускайте перекоса и деформации подводящих труб; при повторном монтаже заменяйте обжимные кольца. Контролируйте герметичность после первого запуска и при перепадах температур.
