DR18M-12-SA DK-Lok - Переходник прямой обжимной 18 мм-3/4", нерж.

Назначение и принцип работы

Прямой втулочный переходник обжимного типа предназначен для герметичного соединения трубки Ø18 мм с корпусным соединением 3/4" (втулка) в технологических и инструментальных линиях. Конструкция с двумя обжимными кольцами и гайкой реализует металлическое уплотнение методом сжима обжимной втулки на торце трубки, что обеспечивает устойчивость к вибрациям и циклическим нагрузкам. Применяется для передачи газов и жидкостей в системах измерения, питания и управления при давлениях, типичных для приборных линий (см. паспорт изделия для конкретных значений по толщине стенки трубки), и в широком диапазоне температур, характерном для материалов AISI 316.

Ключевые особенности конструкции

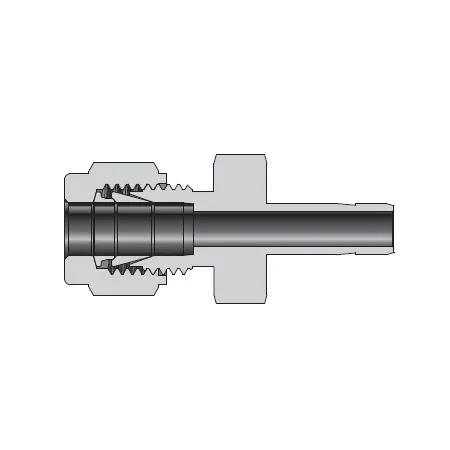

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с большинством технологических сред. Форма — прямой втулочный переходник, тип уплотнения резьбы отсутствует (без дополнительного уплотнителя), уплотнение реализуется за счёт двух обжимных колец и гайки. Соединение рассчитано на стандартную трубку 18 мм и на втулочный порт 3/4". Диапазоны давления и температуры зависят от толщины стенки трубки и режима эксплуатации; для металлоконструкции AISI 316 обычно обеспечивает эксплуатацию при температуре от −196°C до +400°C и высокую механическую прочность при давлении, характерном для приборных и гидравлических систем (точные рабочие параметры — по техническому паспорту DK‑Lok).

Экспертные рекомендации по применению

Подбирайте переходник по наружному диаметру и рекомендованной толщине стенки трубки; перед монтажом обрабатывать торец трубки: рез должен быть ровным, без заусенцев и смещений. Вставлять трубку до упора во втулку, затем выполнять обжим гайкой в соответствии с таблицей затяжек производителя — не затягивать методом «на глаз». Избегайте повторного использования обжимных колец после демонтажа; проверьте чистоту среды и отсутствие абразивов, используйте контргайки при вибрации. Для критичных приложений сверяйте допустимые рабочие давления и температуры в паспорте изделия и при необходимости проводите испытание на герметичность после монтажа.
