DR18M-12M-SA DK-Lok - Переходник прямой обжимной 18 мм-12 мм, нерж.

Назначение и принцип работы

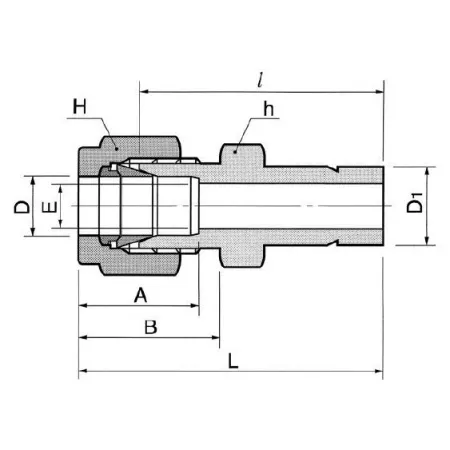

Переходник прямой втулочный DR18M-12M-SA DK-Lok предназначен для соединения трубки Ø18 мм с втулкой/переходом Ø12 мм в системах приборной и технологической арматуры. Конструкция решает задачу герметичного перехода между разными диаметрами без сварки или резьбовых уплотнений: уплотнение достигается силой обжима двух обжимных колец (феррулов) и гайки, обеспечивая металлометаллический контакт и осевую фиксацию трубки.

Ключевые особенности конструкции

Корпус и основные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует (герметизация за счет феррулов). Применим в средах: нейтральные и коррозионно-активные газы/жидкости, гидравлика и технологические линии. Типичные эксплуатационные параметры для обжимных нержавеющих фитингов такого типа: рабочее давление порядка сотен бар (до ~400 бар в зависимости от толщины стенки трубки и условий), температурный диапазон примерно −196…+400 °C в зависимости от среды и уплотнений.

Экспертные рекомендации по применению

Подбирайте переходник под фактический наружный диаметр и толщину стенки трубки; для соединения используйте штатную втулку Ø12 мм. Перед монтажом обеспечить прямой ровный торец трубки, снять фаску и задиры, проверить посадочную глубину. Затяжку выполнять ступенчато по рекомендациям производителя, избегать перекоса и повторного использования феррулов после демонтажа. Проверять герметичность испытанием опрессовкой при рабочем давлении; критичны несовпадение диаметров и недостаточная глубина захода трубки.
