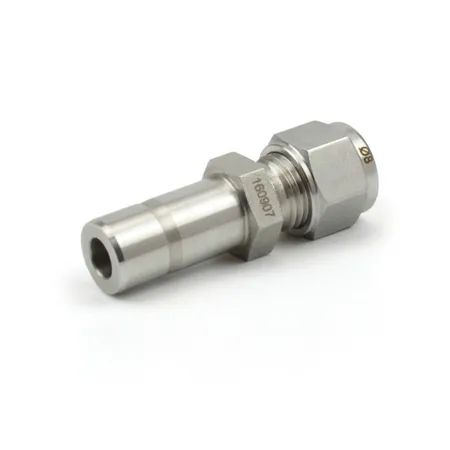

DR2-2-SA DK-Lok - Переходник прямой обжимной 1/8"-1/8", нерж.

Назначение и принцип работы

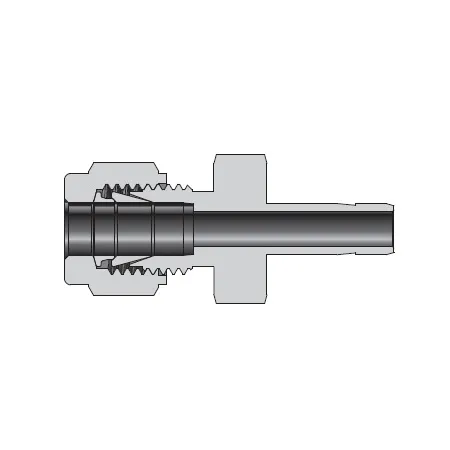

Прямой втулочный обжимной переходник предназначен для соединения трубки 1/8" (Ø 3,175 мм) с гнездом/втулкой 1/8" в контурах измерения, отбора проб и транспортировки агрессивных и нейтральных сред. Конструкция двухферрульного обжима обеспечивает металл-металл герметизацию: при затяжке гайки феррулы смещаются и уплотняют трубку в седле, создавая долговечное безуплотнительное соединение, устойчивое к вибрации и циклическим нагрузкам.

Ключевые особенности конструкции

Корпус и феррулы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах (соли, гидрокарбонаты, воды, масла). Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой; резьбовое уплотнение отсутствует (Тип уплотнения резьбы: -). Рабочие параметры зависят от толщины стенки трубки; для типичных инструментальных трубок 1/8" рабочее давление до ≈400 бар при корректной установке; ориентировочный температурный диапазон эксплуатации при отсутствии полимерных уплотнений: от −60 °C до +200 °C (возможен более широкий диапазон при подтверждении материала и среды).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и отсутствие заусенцев на торце трубки, вставить трубку по упору, затянуть гайку до рекомендованного момента производителя для 1/8". Не использовать герметики на обжимном соединении — они снижают надежность ферруль. При подборе учитывать толщину стенки трубки: тонкостенные трубы требуют меньшего момента и специальных феррул. Избегать перекосов и ударных нагрузок; при вибрации применять опоры или дополнительные фиксаторы. Для агрессивных сред и высоких температур сверяйтесь с таблицами совместимости и допустимых давлений производителя.
