DR24-32-SA DK-Lok - Переходник прямой обжимной 1 1/2"-2", нерж.

Назначение и принцип работы

Переходник прямой втулочный предназначен для герметичного перехода с трубки Ø1 1/2″ на втулку Ø2″ в трубопроводах измерительной и технологической арматуры, системах КИПиА, гидравлики и газоаналитики. Принцип работы — механическое зажатие трубки двумя обжимными кольцами (феррулами) и гайкой: при затяжке феррулы деформируются и формируют надежное металл‑к‑металлу уплотнение по периферии, исключающее протечки в рабочем канале без дополнительной герметизации резьбы.

Ключевые особенности конструкции

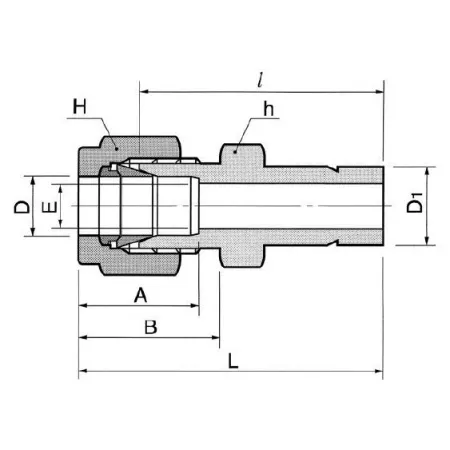

Корпус и составные части — нержавеющая сталь AISI 316 (обобщённо: нерж. сталь), конструкция — обжим трубки с помощью двух обжимных колец и гайки, форма — переходник прямой втулочный. Тип уплотнения резьбы отсутствует как отдельный элемент — герметичность обеспечивают феррулы. Изделие рассчитано на агрессивные рабочие среды (включая масла, пар, среды на основе хлоридов) благодаря AISI 316. Рабочие параметры зависят от толщины стенки трубки и диаметра; для переходников 1 1/2″→2″ типичный эксплуатационный диапазон давления ориентировочно до 100–200 бар, температурный диапазон при металлическом уплотнении примерно −60…+250 °C (зависит от применения и уплотнений).

Экспертные рекомендации по применению

Подбирайте переходник по точному наружному диаметру и стенке трубки; перед монтажом очистите и фаскуйте торец трубки, обеспечьте правильную глубину посадки феррулы. Затягивайте гайку согласно таблице моментов производителя, избегайте перетяжки и повторного использования феррул. После установки выполните давлениею и/или герметичную проверку (например, манометр/пенный тест). При вибрации или циклических нагрузках используйте дополнительную опору трубопровода и рассматривайте анти‑вибрационные вставки; для особо агрессивных сред сверяйтесь с химстойкостью AISI 316 и рекомендациями DK‑Lok.
