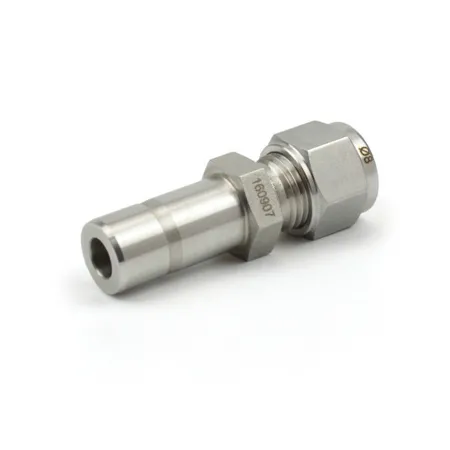

DR2M-2-SA DK-Lok - Переходник прямой обжимной 2 мм-1/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный DR2M-2-SA DK-Lok предназначен для надёжного соединения инструментальных линий 2 мм трубка → 1/8″ втулка в системах измерения, регулирования и малых гидросхемах. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметизацию металлическим упором переднего кольца и опорой заднего кольца, что исключает протечки при вибрации и циклических нагрузках. Применяется для передачи жидких и газообразных сред (вода, масло, технические и инертные газы), решает задачи высокоточной коммутации небольшой протяжённости и перехода между метрическим трубопроводом и американским резьбовым/втулочным исполнением.

Ключевые особенности конструкции

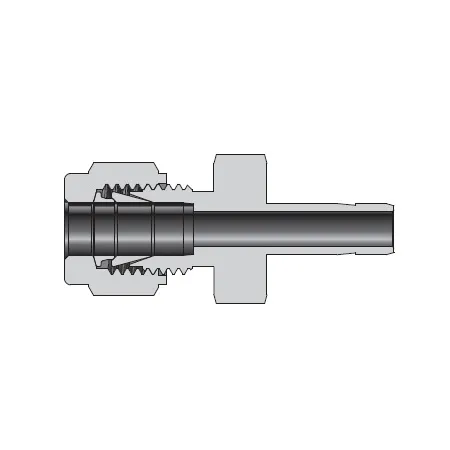

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, материал обеспечивает коррозионную стойкость в агрессивных средах. Тип уплотнения резьбы отсутствует (герметизация достигается обжимом), конструкция — обжим трубки двумя кольцами и гайкой. Подключения: канал 1 — трубка 2 мм, канал 2 — втулка 1/8″. Диапазон рабочих давлений зависит от толщины стенки трубки и условий, типично до ~400 бар при правильном монтаже; рабочая температура ориентировочно от −50 °C до +200 °C для стандартных уплотнений и материалов. Рекомендуется использование с трубками из нержавеющей стали соответствующего размера и соблюдение чистоты торцов при сборке.

Экспертные рекомендации по применению

Подбирайте трубку 2 мм с рекомендованной толщиной стенки производителя; перед сборкой отрежьте и стачайте торец, удалите заусенцы и грата. Засвернутую или деформированную трубку не использовать — возможна потеря герметичности. Затягивание выполнять по рекомендациям DK-Lok: гайку закрутить вручную до упора фаски, затем окончательно дожать ключом (обычно малый угол добивки 1–1,5 оборота от контакта); избегать избыточного крутящего момента. Не применять уплотнительные пасты на месте обжима; при агрессивных средах контролировать соответствие AISI 316. Проверять соединение при рабочем давлении и проводить повторную подтяжку после тепловых циклов при необходимости.
