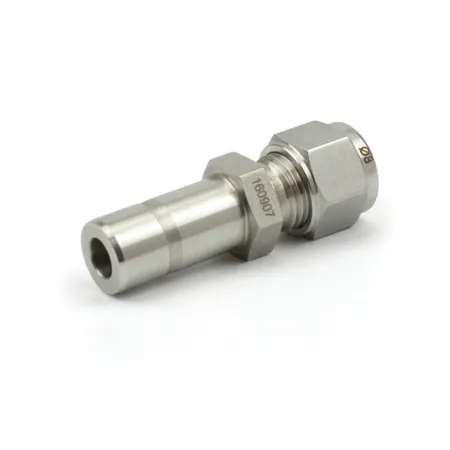

DR6-12-SA DK-Lok - Переходник прямой обжимной 3/8"-3/4", нерж.

Назначение и принцип работы

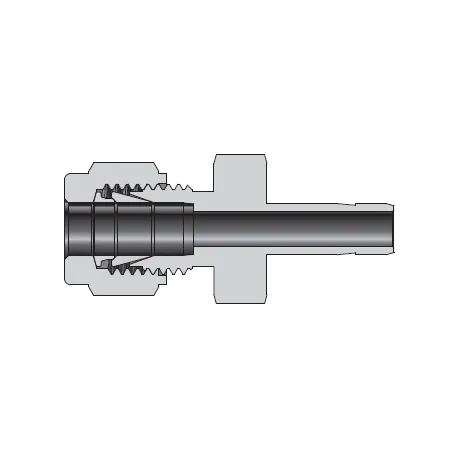

Переходник прямой втулочный предназначен для герметичного соединения трубы 3/8″ (9,52 мм) с втулкой 3/4″ (19,05 мм) в трубопроводах технологических, гидравлических и пневматических систем. Работает по принципу обжима: при затяжке гайки две обжимные конические втулки (ферьюлы) формируют кольцевое уплотнение на наружной поверхности трубы, обеспечивая безрезьбовое уплотнение канала. Тип уплотнения резьбы отсутствует (нет фланцевой/ленточной герметизации), герметичность достигается за счёт обжима ферьюлов.

Ключевые особенности конструкции

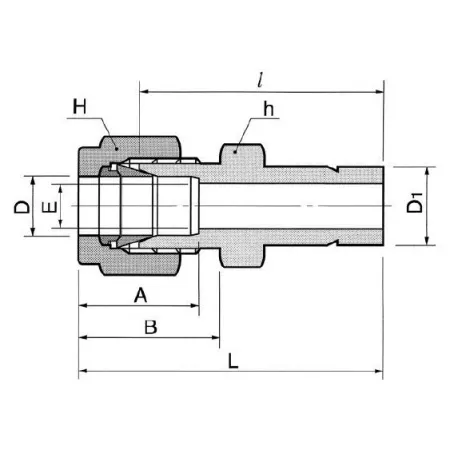

Корпус и элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с помощью двух обжимных колец и гайки, переходное исполнение 3/8″ (трубка) → 3/4″ (втулка). Применимы рабочие среды: нейтральные и агрессивные жидкости, масла, инертные газы; не рекомендуется для высокоабразивных сред без дополнительной защиты. Ориентировочный диапазон эксплуатации: рабочее давление до ~400 бар (в зависимости от толщины стенки трубки и диаметра), температура от −60 °C до +250 °C.

Экспертные рекомендации по применению

Подбирайте переходник по наружному диаметру и толщине стенки трубы; для 3/8″ используйте трубку с рекомендованной толщиной стенки производителя. Перед монтажом отрежьте торец перпендикулярно, удалите задиры и проверьте глубину посадки ферьюла. Затягивайте гайку по рекомендованному моменту из таблицы DK‑Lok, избегайте перетяжки — это вызывает деформацию ферьюлов и утечки. Не используйте повторно деформированные ферьюлы; после монтажа выполните пробный пневмо/гидроиспытание при пониженном давлении. Учитывайте уменьшение пропускной способности при переходе 3/8″→3/4″ и при необходимости рассчитывайте падение давления.
