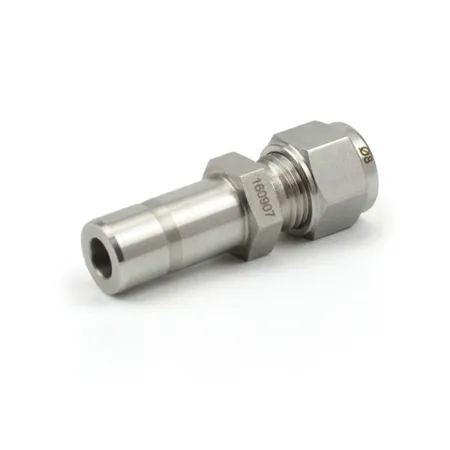

DR6M-8M-SA DK-Lok - Переходник прямой обжимной 6 мм-8 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный DR6M-8M-SA DK-Lok предназначен для соединения трубки Ø6 мм с втулкой Ø8 мм в системах КИПиА, технологических линиях и гидропневматике. Конструкция решает задачу герметичного перехода между разными наружными диаметрами трубопроводов без сварки: уплотнение обеспечивает обжимная посадка двух обжимных колец и гайки, при которой кольца формируют плотный контакт с трубкой и втулкой, предотвращая течь рабочего среды.

Ключевые особенности конструкции

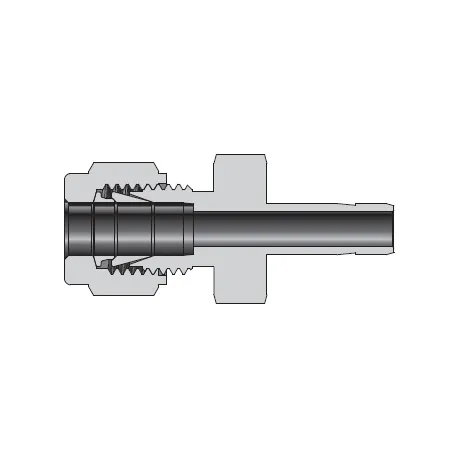

Корпус и компоненты выполнены из нержавеющей стали AISI 316, стойкой к коррозии и агрессивным средам. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, тип уплотнения резьбы отсутствует (герметизация реализована феррулами). Применимо для газов и жидкостей в системах низкого и среднего давления; типичные диапазоны рабочих температур соответствуют материалу AISI 316 и эксплуатационной практике КИПиА (от ~-60 °C до +200 °C), а допустимое давление зависит от диаметра и условий монтажа (ориентировочно — до нескольких сотен бар, уточнять по таблицам производителя).

Экспертные рекомендации по применению

При подборе учитывайте переход 6 мм (трубка) → 8 мм (втулка) и совместимость материалов с рабочей средой. Перед монтажом обеспечить чистоту торца трубки, снять заусенцы, вставить феррулы до упора. Затяжку выполнять по рекомендациям DK‑Lok, избегать перекосов и повторных многократных циклов перекомпрессии феррул, которые снижают герметичность. Для высоких давлений и температур проверяйте параметры в паспорте изделия и проводите гидро- или пневмопробу после установки.
