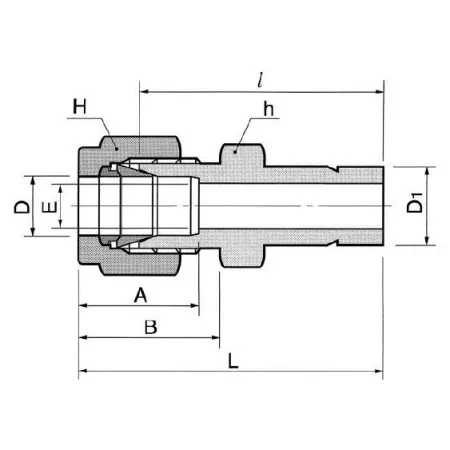

DR8-6-SA DK-Lok - Переходник прямой обжимной 1/2"-3/8", нерж.

Назначение и принцип работы

Прямой втулочный переходник 1/2″(трубка)–3/8″(втулка) предназначен для герметичного соединения трубопроводов и приборных линий в измерительных, технологических и сервисных системах. Работает по принципу обжима: две конические обжимные втулки (две ferrule) и гайка формируют металло-металлическое уплотнение вокруг 1/2″ трубки при затяжке, а втулочная сторона обеспечивает переход на 3/8″ посадку. Конструкция не предполагает отдельного уплотнения резьбы, герметичность достигается контактным зажимом и натягом элементов.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии в большинстве рабочих сред (вода, пар, масла, инертные и технические газы). Двухфенерная система обеспечивает высокую повторяемость и ремонтопригодность соединения. Типичные эксплуатационные ориентиры: диаметры 1/2″ и 3/8″, рабочие давления типично до 413 бар (6000 psi) в зависимости от толщины стенки трубки и условий, температурный интервал ориентировочно −60°C…+260°C при отсутствии органических уплотнений. Рекомендуется контроль совместимости среды с AISI 316 (хлориды, агрессивные кислоты требуют проверки).

Экспертные рекомендации по применению

Подбирайте переходник по внешнему диаметру и толщине стенки трубки, используйте рекомендованные торцевые зазоры и инструмент DK‑Lok для правильной посадки ferrule. Затягивайте гайку по инструкции производителя, избегайте перекрутки и повторных сильных затяжек, которые деформируют ferrule. Выполняйте жидкотелесное или газовое испытание на герметичность после монтажа. При контакте с другими металлами учитывайте риск гальванической коррозии и при необходимости применяйте изолирующие элементы.
