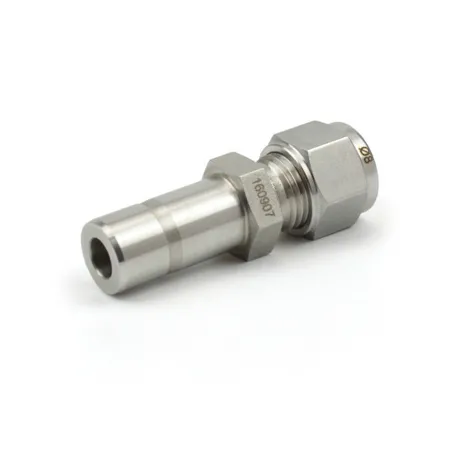

DR8M-6-SA DK-Lok - Переходник прямой обжимной 8 мм-3/8", нерж.

Назначение и принцип работы

Переходник прямой втулочный для подключения трубки 8 мм к втулке 3/8″ предназначен для герметичного присоединения тонкостенных металлических трубопроводов приборной и гидравлической сети. Работает по принципу обжимного соединения: трубка фиксируется двумя обжимными кольцами (фервелами) и гайкой, при затяжке формируется металлометаллическое уплотнение, обеспечивающее герметичность при динамических и статических давлениях. Применяется в системах КИПиА, лабораторных установках, нефтехимии и гидравлике для сред от инертных газов до агрессивных жидкостей.

Ключевые особенности конструкции

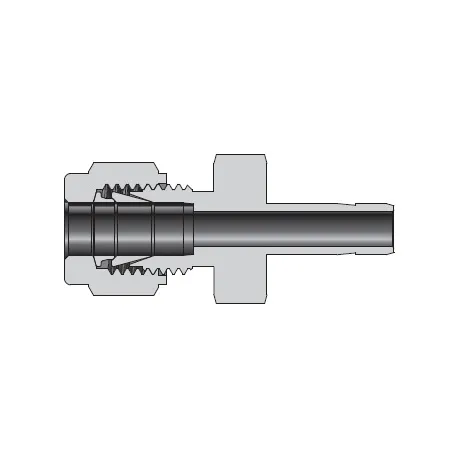

Корпус и фервели — нержавеющая сталь AISI 316, общая материализация — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы не предусмотрен отдельно (уплотнение формируется обжимом). Подключение: канал 1 — 8 мм (трубка), канал 2 — 3/8″ (втулка). Рабочие диапазоны типичны для изделий такого исполнения: давление до примерно 400 бар в зависимости от толщины стенки трубки и условий монтажа; рабочая температура ориентировочно от −196 °C до +400 °C при сохранении коррозионной устойчивости AISI 316.

Экспертные рекомендации по применению

Рекомендуется строгая подготовка трубки: рез ровный, кромки сняты и заусенцы удалены, последовательность сборки — гайка, передняя и задняя обжимные кольца, вставить трубку до упора. Затяжка: до упора от руки, затем дополнительный поворот 1–1,25 оборота стандартно обеспечивает корректный обжим; для повторного монтажа применять рекомендованный крутящий момент производителя. Избегать перегиба и кручения трубки при сборке, проводить гидравлическую/газовую проверку утечек при рабочем давлении. Для агрессивных сред и высоких температур проверяйте совместимость среды с AISI 316 и эксплуатационные лимиты уплотнения.
